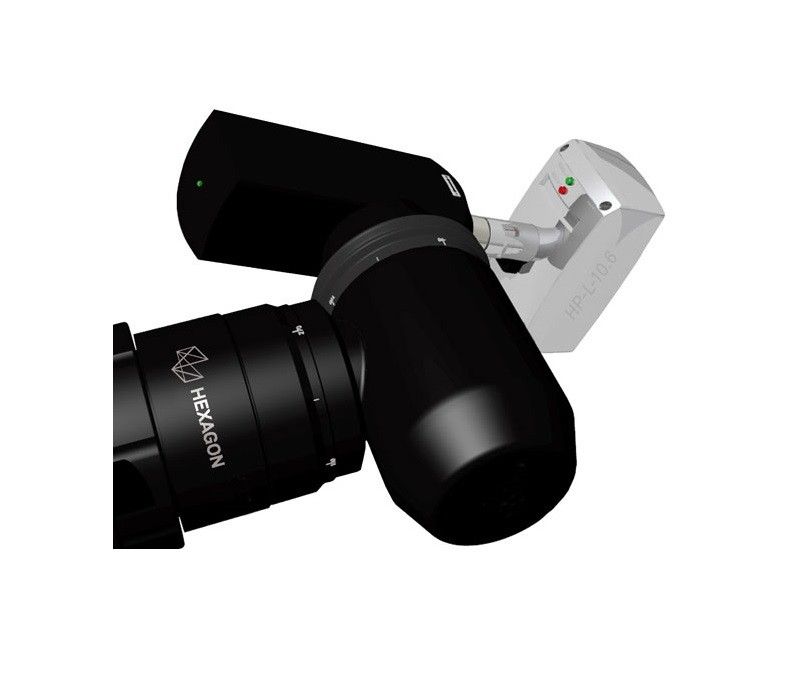

Шарнирный механизм HH-ACW-43MW Continuous Wrist

Шарнирный механизм HH-ACW-43MW Сontinuous Wrist для КИМ представляет собой конструкцию, позволяющую быстро ориентировать датчик в любом положении, следуя в точности трехмерной траектории. С целью достижения максимальной производительности машины скорость и перемещения непрерывно контролируются системой управления.

Полный доступ к измеряемым деталям обеспечивается возможностью  ориентировать в пространстве щуп требуемым образом (практически бесконечные угловые положения), наряду с возможностью работать с самыми большими удлинителями датчиков.
HH-ПВО-43MW совместим с контактными датчиками поточечной съемки и другими традиционными датчиками, а также с модулями и магазинами смены щупов, позволяя выполнять измерения поточечно или в режиме сканирования.
HH-ПВО-43MW также выпускается в конфигурации с интегрированной третьей непрерывной осью, разработанной для оптимального использования бесконтактных датчиков.
Технические характеристики:

Продольная ось

 Поперечная ось

 Полезное угловое воздействие:

 ± 180°

± 170°

 Скорость вращения

 1 рад/с

 Ускорение

 10 рад/с2

 Разрешающая способность

 0,14 дугII

 Воспроизводимость позиционирования

 1 x 10-5 rad

 Вес

3.5 кг

 Макс. вес устройства

1.5 кг

 Максимальный прикладываемый момент

2 Нм

 Адаптеры

HA-ACW-AA
HA-ACW-3AA

 Удлинители

 E200-mw, E330-mw, E570-mw
HP-T-RP, HP-T, HP-TM

 Датчики

 Совместим с другими датчиками, представленными на рынке

 Устройства смены щупов

HR-ACW-AC, HR-P
