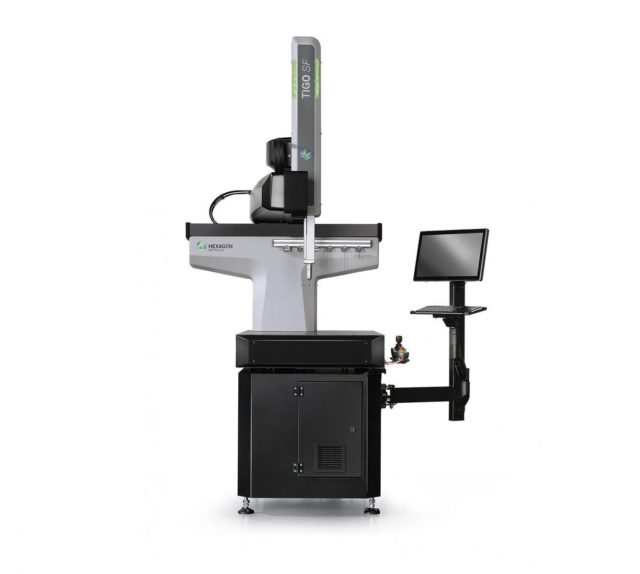

TIGO SF — многофункциональная безвоздушная цеховая координатно-измерительная машина, предназначенная для жестких условий эксплуатации на производстве и полностью защищенная кожухами и гофрированными чехлами. Машина представляет собой идеальное решение для измерения широкого диапазона высокоточных деталей малого и среднего размера для всех отраслей промышленности.

Консольная конструкция машины TIGO SF обеспечивает полный доступ с трех сторон и оптимальное удобство в обращении с деталями и программировании их обработки. Часто расположенные отверстия в рабочем столе из толстого гранита позволяют осуществлять крепление деталей легко и быстро. Машина характеризуется зоной измерений 500 x 580 x 500 мм (X/Y/Z) и является самой точной цеховой КИМ в своей категории.

В стандартной конфигурации контроллер и ПК смонтированы в основании машины (корпус основания доступен со степенью защиты IP54), монитор и клавиатура расположены на штативе с шарнирным соединением, что обеспечивает максимальную эргономику и компактность и позволяет перемещать машину с помощью вилочного погрузчика.
В стандартной конфигурации машина TIGO SF оборудована стационарной измерительной головкой HP-S-X1C, что позволяет проводить непрерывное сканирование и последовательные измерения в отдельных точках с высокой скоростью и точностью. Предусмотрен вариант с индексируемой измерительной головкой HH-A для измерения особенности конструкций с различной ориентацией без использования сложных звездообразных щупов или поворотных столов.
Улучшенная температурная компенсация конструкции позволяет производить точные измерения в диапазоне от 15 до 30° C. Пассивные демпфирующие устройства защищают машину от большинства вибраций, характерных для производственных цехов. Дополнительную защиту можно обеспечить с помощью активных демпфирующих устройств.
ПО PC-DMIS TOUCH для сенсорных экранов и операционных систем последнего поколения с понятным графическим интерфейсом. Для решения более сложных задач можно использовать уже традиционное программное обеспечение PC-DMIS и QUINDOS.
Дополнительно КИМ может быть оснащена специальным кожухом.

Ключевые особенности цеховой КИМ TIGO SF

Линейные направляющие качения на всех осях, использование воздуха не требуется.
Гранитный рабочий стол с часто расположенными отверстиями для удобного крепления деталей.
Конструкция машины защищена от пыли с помощью гофрированных чехлов и кожухов.
Технология температурной компенсации с использованием нескольких датчиков.
Непрерывное сканирование и последовательные измерения с помощью сканирующей головки HP-S-X1C.
Устройство для смены инструмента HP-S-X1C, встроенное в раму КИМ.
Для обеспечения максимальной универсальности можно использовать головку HH-A с шагом 5° с зондом HP-TM.
Новый прочный и эргономичный пульт Jog-box.
Сенсорный экран и клавиатура удобно расположены на встроенном штативе с шарнирным соединением.
Разноцветные светодиодные индикаторы наглядно отображают состояние измерения (дополнительный вариант).
Доступен корпус основания машины со степенью защиты IP54 (дополнительный вариант).
Пассивные демпферные устройства (существует также возможность установки активных демпферных устройств).
Компоновка «всё в одном» обеспечивает простоту перемещения КИМ на заданный участок для оптимизации производственного процесса.
Прецизионные рельсовые линейные направляющие качения позволяют проводить измерения без подключения КИМ к пневмо системе.Конструктивная защита важнейших узлов обеспечивает стабильную, качественную, бесперебойную работу даже в жестких условиях производства.
Технология мультисенсорной температурной компенсации расширяет рабочий диапазон температур от 10°С до 40 °С.
Применяемая система линейных шкал METALLUR® имеет разрешающую способность 0.039 мкм.
Гранитный рабочий стол с резьбовыми отверстиями М8 оптимален для простой и надежной фиксации объектов измерения, которые могут быть загружены с трех сторон.
Высокоточная головка HP-S-X1C позволяет проводить измерения в отдельных точках и выполнять непрерывное сканирование со скоростью до 300 мм/с.
