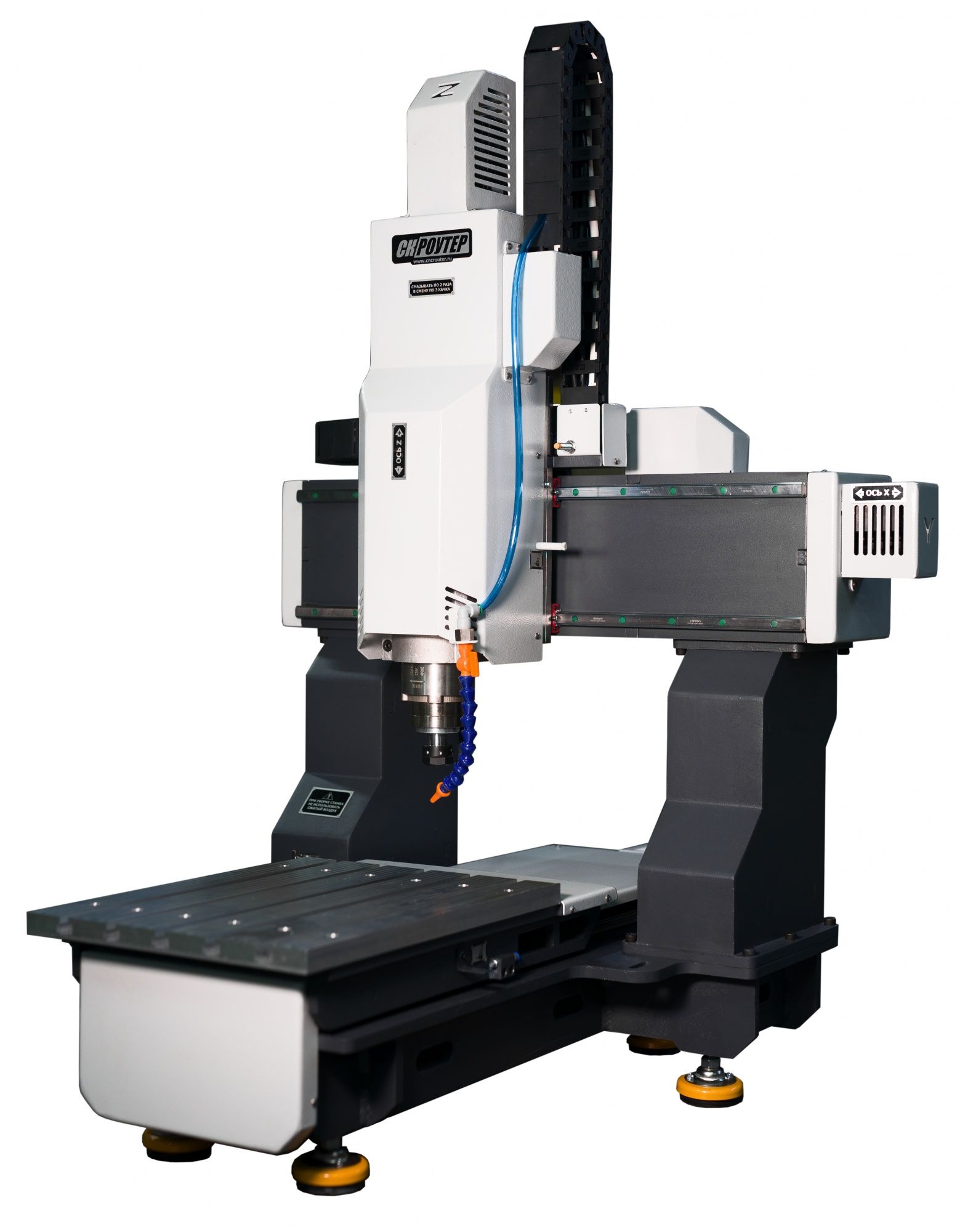

Фрезерный станок с ЧПУ Роутер 4232

На фрезерном трех-/четырехосевом станке с ЧПУ Роутер 4232 можно выполнять фрезерную обработку сложных деталей, поверхностей, пуансонов, точной механики, клише, пресс-форм, профилировочных роликов, мастер-моделей, накатных плашек, волоков, дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.

Конструктив и жесткая станина станка исполнены по ГОСТ 12.2.009-099 из материала Ст3/Cт20/Ст45 толщиной до 20.0 мм, выполнен отжиг, виброснятие напряжений. Посадочные на станине изготовлены строганием, фрезерованием и шлифованием «за один установ», также произведена очистка, грунтовка и покраска порошковой краской.

Примеры фрезерования на станке Роутер 4232:

Пример фрезерования №1 на станке Роутер 4232 при изготовлении пресс-формы сложной конфигурации: черновая по материалу Д16Т, фреза трехзаходная, твердосплав ⌀ 12 мм, подача 1200 мм/мин, съем 5 мм за проход.
Пример фрезерования №2 на станке Роутер 4232 (шпиндель 2.2 кВт 1.5 — 12 об/мин, 3.6 Нм) при изготовлении двухместной пресс-формы сложной конфигурации: черновая по материалу Ст40Х, фреза четырехзаходная, твердосплав ⌀ 12 мм, обороты 2600 об/мин, подача 1200 мм/мин, съем 0.5 мм за проход.
Пример фрезерования №3 на станке Роутер 4232 (шпиндель-мотор 1 кВт 25 — 2500 об/мин, 5.1 Нм, нарезание резьбы в режиме ЧПУ) при изготовлении двухместной пресс-формы сложной конфигурации: черновая по материалу 12Х18Н10Т, фреза четырехзаходная, твердосплав ⌀ 12 мм, обороты 510 об/мин, подача 900 мм/мин, съем 0.5 мм за проход.
Пример фрезерования №4 на станке Роутер 4232 (шпиндель-мотор 1 кВт 25 — 2500 об/мин, 5.1 Нм, нарезание резьбы в режиме ЧПУ) при изготовлении двухместной пресс-формы сложной конфигурации: черновая по материалу Ст20, фреза четырехзаходная, твердосплав ⌀ 12 мм, обороты 510 об/мин, подача 700 мм/мин, съем 1 мм за проход.

Дополнительные опции: шпиндели, поворотные оси, СОЖ и верстаки, стойки ЧПУ и энкодеры, датчики/камеры, ШВП и смазка, ПО и услуги.
