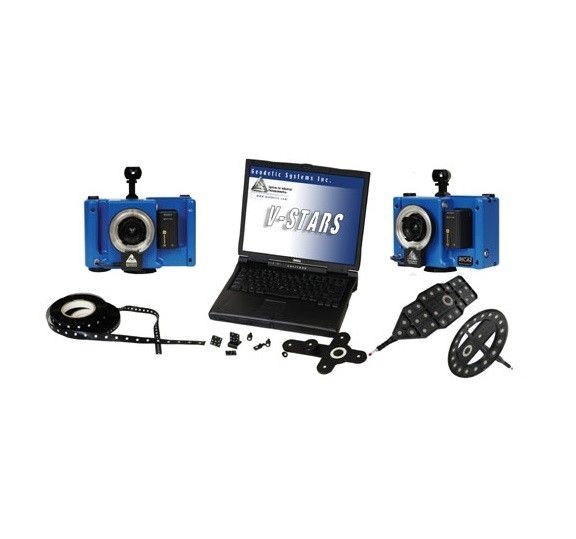

В основе технологии системы V-STARS/M8 заложено одновременное использование нескольких камер системы V-STARS/S8. Система позволяет производить измерения с использованием наклеенных маркеров, спроецированных с помощью проектора Pro-SPOT точек или специальных щупов с различными наконечниками для мелких элементов. Изображения обрабатываются программой V-STARS для получения координат замеренных точек.
Для контроля измеряемый объект обклеивается единичными отражающими маркерами и специальными закодированными мишенями для сшивки снимков и получения облака точек. Если необходимо получить облако с большим количеством точек, то на объект с помощью PRO-SPOT проецируется частая сетка из ярких светящихся точек. V-STARS/M8 компактно упакована в кейсы, мобильна и невосприимчива к вибрации.
Измерения с точностью от 10 мкм + 10 мкм/м, или 0,05 мм на 4 метрах;
Контроль изделий в движении или во время механических деформаций, что дает возможность измерений на производстве, где недопустимы простои;
Прочный металлический корпус камеры INCA3;
Использование проектора PRO-SPOT позволяет измерить большой массив данных о геометрии изделий в виде облака точек;
Оборудование комплектуется кейсом и может перевозиться в багажном отделении самолета;
Цифровой носитель для сохранения изображений камеры INCA3 — карта памяти Compact Flash. Изображения могут быть также переданы через беспроводной интерфейс стандарта 802.11g.
Применение системы V-STARS/M8
Контроль геометрии деталей и оснастки;
Измерение поверхностей;
Реверс-инжиниринг;
Измерение вибрации и движения нестабильных систем;
Тяжелое машиностроение, авиакосмическая отрасль, автомобилестроение, ядерная, гидро- и ветроэнергетика, производство радиолокационных антенн.
Технические характеристики:
Разрешение CMOS сенсора, пикселей
3500х2350 (8 миллионов)
Размер файла изображения
8 мегабайт несжатый, 800 килобайт сжатый
Интерфейсы
Ethernet 10/100, Wireless 802.11b, PCMCIA
Точность
10 мким + 10 мкм/м
Рабочий диапазон температур
от 0°С до +40°С
