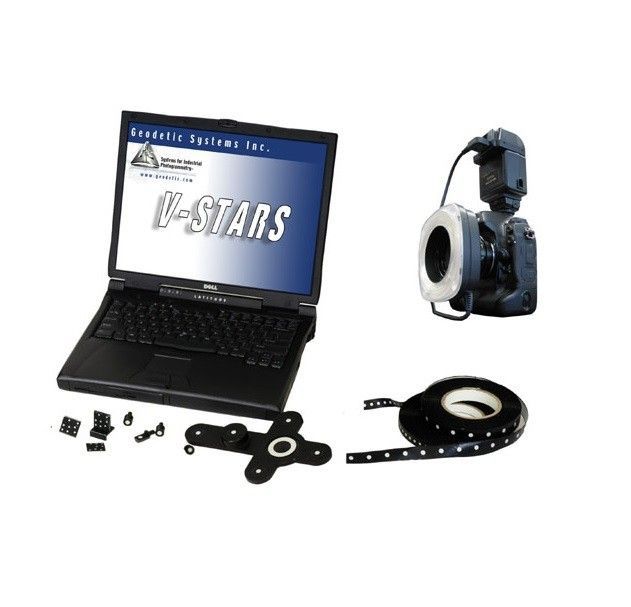

Фотограмметрическая система Geodetic Systems V-STARS/E4X — Respect PLUS

Измерительная система от компании Geodetic Systems Inc. (США), обеспечивающая универсальность, мобильность и точность измерений. В основе системы E4X лежит откалиброванная специальным образом цифровая зеркальная камера Nikon D2X. Система применяется в авиакосмической отрасли, автомобилестроении, тяжелом машиностроении, энергетике, производстве радиолокационных антенн.

Бесконтактное измерение
Измерение при вибрации или в движении
Отсутствие необходимости крепления камеры на штативе
Камера D2X включается и готова к съемке через пару секунд. Ручная настройка не требуется.
Прочный металлический корпус камеры D2X

Применение V-STARS/E4X:

контроль деталей и инструментов;
изготовление изделий;
измерение поверхностей;
реверс-инжиниринг;
измерение нестабильных систем (вибрация, движение);
измерения в процессе производства, где недопустимы простои;
тяжелое машиностроение (например, производство секций мостов).

Для контроля изделие обклеивается отражателями в виде окружностей и специальными маркерными кодами. После чего оператор с помощью камеры Nikon D2X делает несколько снимков этого объекта с разных сторон. Данные обрабатываются в программном обеспечении V-STARS и благодаря маркерным кодам сшиваются в трехмерный объект, в результате чего каждый отражатель преобразуется в точку с координатами X, Y, Z. Полученные данные могут быть проанализированы в программном обеспечении V-STARS или экспортированы в другие программы для проведения контроля геометрических параметров изделий или реверсинжениринга.

Система E4X проводит измерения с точностью от 8 мкм + 8 мкм/м, или 0,04 мм на 4 м.
Фотографии могут быть напрямую загружены в программное обеспечение V-Stars для обеспечения точности и оперативности измерений.
LCD экран камеры D2X может быть использован для просмотра снятых изображений без необходимости переноса их на компьютер.

Технические характеристики:

Разрешение CMOS сенсора, пикселей

4288х2848 (12 миллионов)

Поле зрения (ширина х высота)

67° х 47°

Размер изображения (мм)

23,7 мм х 15,7 мм

Точность

8мкм + 8 мкм/м

Фокусное расстояние

17 мм

Энергопотребление
