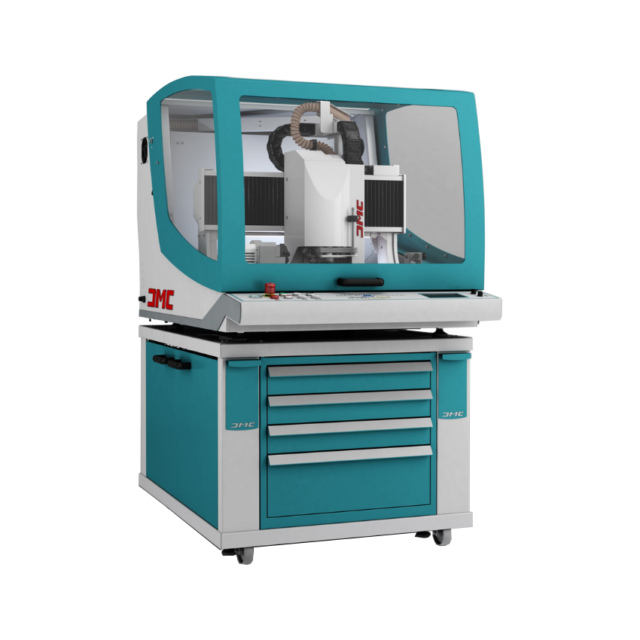

Фрезерный обрабатывающий центр DMC 303-II-BASE
Представленный станок отличаются высокими скоростью обработки, качеством кинематики и надежной конструкцией.
Безопасность работы с центрами гарантирует их соответствие заявленным нормам и директивам безопасности ЕС:
2014/30/UE;
2006/42/CE;
2014/35/UE.
Тип серии станков DMC – кабинетный. Это объясняется не только их компактными размерами, но также полностью закрытой с помощью кожуха зоной обработки, которая автоматически блокируется непосредственно в процессе работы с изделиями. Само начало работы не будет возможно, пока защитная дверца не будет полностью закрыта – об этом даст знать датчик положения. Станки DMC 303-II-ATC, DMC 303-II-ENTRY и DMC 303-II-BASE – это безопасность и удобство: кожух предотвращает не только нежелательный шум, но и вылет стружки и пыли, что упрощает уборку помещения, в котором происходит производство продукции.
Система числового программного управления Power Automation 9000 Micro CN 16000, предназначенная для цифровой передачи данных, обеспечивает высокую скорость обработки и осуществления функций представленных моделей, при этом позволяя выполнить предпросмотр Look Ahead.
Общие характеристики обрабатывающих центров DMC 303-II-ATC, DMC 303-II-ENTRY и DMC 303-II-BASE:
Наличие датчика, измеряющего вылет инструмента (представлен в базовой комплектации);
Аварийная остановка;
Возможность возобновить процесс обработки с момента непредвиденного прерывания;
Возможность обзора области обработки на 180 ˚;
Опция прогрева шпинделя и осей перемещения при подготовке к старту программы;
Выполнение функции позиционирования детали с разной дискретностью (с настройками от непрерывного режима перемещения до 0,01 мм);
Режим резки корректируется в реальном времени по двум параметрам: линейная скорость и скорость вращения шпинделя;
Применение станков в домашних условиях, в офисах, маленьких мастерских, а также в аудиториях и классах школ, колледжей и университетов.
Одно из преимуществ DMC 303-II Base – выбор шпинделя по параметрам: мощность, скорость вращения и способ смены инструмента:
1000 Вт; до 24’000 об/мин; ручная смена инструмента;
400 Вт; до 24’000 об/мин; ручная смена инструмента;
750 Вт; до 50’000 об/мин; автоматическая смена инструмента.
Помимо этого, при наличии запроса, модель может быть оборудована поворотной горизонтальной осью. Поворотная ось поставляется с четырехкулачковым патроном (прямые и обратные кулачки), позволяющим закрепить детали до 80 мм в диаметре. Максимальная длина обрабатываемого изделия – 220 мм.
DMC 303-II-ENTRY и DMC 303-II-BASE оснащены модульным вакуумным столом и пневматическими тисками для фиксации.
Модульный вакуумный стол применяется при работе с тонкими листовыми материалами и панелями. Вакуум осуществляет надежное крепление и предотвращает возникновение вибраций.
Описание:
Растр – 12,5 мм;
Простота в установке и использовании;
Скорость обработки и смены обрабатываемых материалов;
Предотвращение возникновения вибраций;
Сниженный риск деформации;
Надежная фиксация;
Оснащенность механическими упорами позиционирования.
Пневматические тиски надежно фиксируют закготовку. Благодаря низкому расположению компактные тиски удобно зажимают изделие в станке. Алюминиевые сменные губки осуществят крепление нестандартных деталей.
Описание тисков:
Вес тисков – 2 кг;
Ширина губок – 150 мм;
Компактность;
Легкость;
Простота в установке;
Простота в управлении;
Неограниченная длина зажима;
Автоматизированный процесс зажатия и разжатия изделий;
Возможность корректировать силу зажима.
Модель
DMC 303-II-Base
DMC 303-II-ENTRY
DMC 303-II-ATC
Ход по оси X
310 мм
Ход по оси Y
430 мм
Ход по оси Z
120 мм
250
Размер стола
400х480 мм
Архитектура
Конструкция портального типа. Перемещение портала вдоль оси Х
Станина
Стальная сварная конструкция
Моторизация
Серводвигатели с обратной связью
Расстояние между колоннами, мм
360
Вертикальный просвет
175 мм
Расстояние от стола до торца шпинделя (HF 1,1 KW)
128 мм
Ускоренные перемещения
167 мм/с
Макс. рабочая подача
167 мм/с
Разрешение
0,0015 мм
Ширина (с крышкой)
700 мм
Глубина (с крышкой)
1150 мм
Высота (с крышкой) / верстаком
1010 / 1810 мм
Масса с / без верстака
560/335 кг
Комплектации
Перемещение по осям X, Y, Z — 310х430х120 мм
✓
✓
✓
Панель управления 21″ дюйм
✓
✓
✓
Шпиндель 1000 Вт 24 000 обмин
опция
✓
—
Шпиндель 400 Вт 24 000 обмин
опция
—
—
Шпиндель 750 Вт 50 000 обмин
опция
—
✓
Защитный кожух
✓
✓
✓
Серводвигатели по осям X, Y, Z
✓
✓
✓
Датчик измерения вылета инструмента
опция
✓
✓
Система аспирации (ручное управление) б/насоса
опция
✓
✓
Система аспирации (автоматическое управление) б/насоса
опция
✓
✓
Алюминиевый стол с «Т» -образным пазом
на выбор
✓
—
Фиксированный вакуумный стол (формат А3)
на выбор
—
✓
Гофрозащита по осям Y, Z
опция
✓
✓
Комплект цанг
опция
✓
✓
Комплект кабелей для подключения
✓
✓
✓
Комплект ключей и прижимов
опция
✓
✓
Кнопка аварийной остановки
✓
✓
✓
Система охлаждения инструмента
опция
опция
опция
Инструментальный верстак для станка
опция
опция
опция
Система охлаждения инструмента AIRGEL
опция
опция
опция
Высокоточный датчик измерения вылета инструмента
опция
опция
опция
Система водяного охлаждения шпинделя
опция
опция
опция
Предподготовка для управления системы аспирации
опция
опция
опция
Установка системы аспирации
опция
опция
опция
Функция Smoothing
опция
опция
опция
Датчик поверхности материала
опция
опция
опция
