Система TUBEINSPECT P16 — профессиональная рабочая система для трубопроводов всех типов, разработанная для крупнопромышленных предприятий с возможностью измерения труб с неограниченной длиной. Вне зависимости от количества гибов и сложности измеряемого трубопровода, измерение выполняется в интервале до 20 секунд. Большая рабочая зона позволяет измерять трубы до 2500 мм длиной за один проход.

Измерение цельнотянутых трубопроводов свободной геометрии

Система AICON TUBEINSPECT использует оптический метод фотограмметрии с применением высокочувствительных цифровых камер, делающих снимки рабочей зоны с нескольких позиций. Таким образом, измерение осуществляется всего за несколько секунд. Возможность программного обеспечения позволяет обрабатывать и получать размеры цельнотянутых трубопроводов, в том числе и свободной геометрии с отсутствием прямолинейных участков, трубопроводов с присоединительными элементами или подвижными частями, соединений с гибкими участками для применения в автомобильной промышленности и многое другое.

Работа с большинством производителей трубогибочных станков

Система AICON TubeInspect может использоваться в соединении с трубогибочными станками большинства известных производителей: Silfax-Numalliance, BLM, Transfluid, Schwarze-Robitec, Crippa, Unison, MEWAG, Wafios, Starbend, Pedrazzoli, Addison McKee и других для коррекции или создания трубогибочных программ. AICON TUBEINSPECT является наиболее инновационной и производительной системой, заменяя собой бесконтактные измерительные руки и щупы и механические стапели, обычно применяемые в производстве.

Применение:

Установка и коррекция гибочных машин
Контроль серийного производства труб
Изготовление геометрий свободной формы труб
Обратное проектирование трубопроводов

Ключевые особенности:

Высококачественные цифровые камеры с новейшей технологией GigE
Оптимизированные позиции камеры для лучшего захвата геометрий трубопроводов
Устойчивая, долговечная светодиодная технология освещения
Высокоточная и долгосрочная стабильная камера
Анализ измерительной системы с калиброванной мастер-трубкой DKD
Быстрые результаты через 5-20 секунд (в зависимости от длины трубки)
Исключение человеческого фактора при контроле геометрии
Заменяет механические датчики

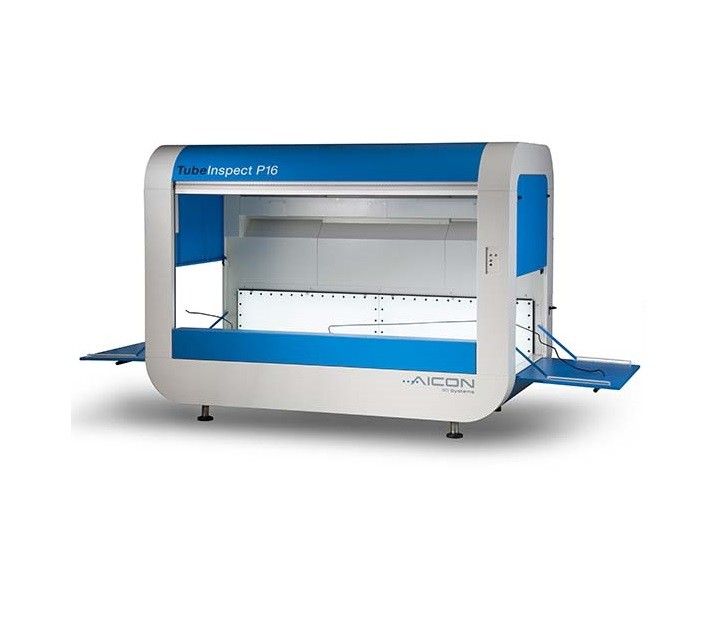

Боковые двери, применяемые в качестве вспомогательного стола
Бесконтактное измерение, работает без зажимных устройств
Подходит для всех материалов

Технические характеристики:

Камеры

16 цифровых камер высокого разрешения с технологией GigE

Область измерения

2600 мм × 1250 мм × 700

Максимальная длина трубы

2500 за один раз, с переустановом не ограничено

Диаметр трубы

3 мм — 200 мм

Угол изгиба

1 ° — 340 °

Точность системы
