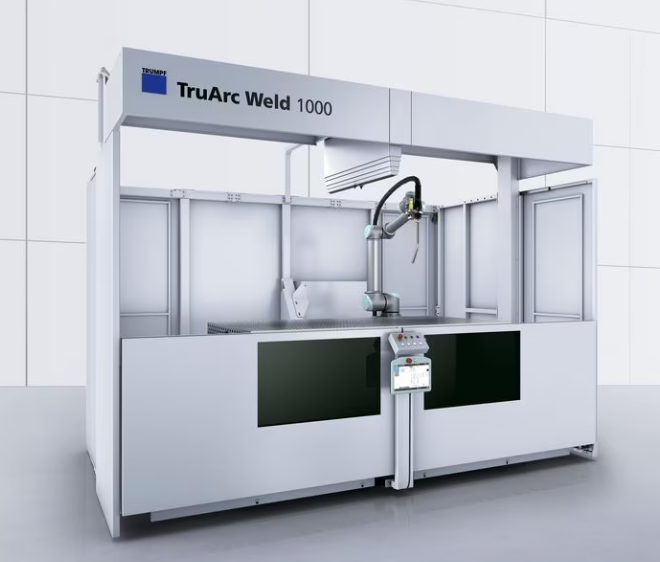

Система для дуговой сварки Trumpf TruArc Weld 1000

Сварочная ячейка — это металлообрабатывающий станок с полным оснащением, проверенный TÜV и имеющий сертификат CE. Она оснащена вытяжной системой, ограждением с противоослепляющей защитой и предохранительными системами стандарта TRUMPF. Для эксплуатации и программирования сварочной ячейки, а также управления ею практически не требуются расходы на обучение — достаточно обучающих видео. В зависимости от заготовки и размера партии вы можете использовать сварочную ячейку для одно- или двухсекционного режима работы. Можно параллельно основному машинному времени обрабатывать одну большую заготовку или маленькие заготовки в более крупных сериях.

Простое обслуживание и программирование

С помощью блока управления на сварочной горелке или простого программирования непосредственно в системе управления роботом

Безопасность в соответствии со стандартами TRUMPF

Защитная кабина с противоослепляющей защитой, вытяжная система с автоматической очисткой, светодиодная подсветка и коллаборативный робот

Быстрые установка и запуск

Установите станок в требуемом месте, и уже через несколько часов его можно запускать в эксплуатацию

Продуктивная сварка

Благодаря мощному оборудованию производства Fronius и оснащению двухсекционным режимом работы параллельно основному машинному времени

Программирование

Комбинация интуитивно понятного блока управления на сварочной горелке и простого программирования непосредственно в системе управления роботом для сокращения времени программирования. Центральный блок управления станка выполнен просто и понятно.

Робот

Коллаборативный робот UR10e с шестью осями и датчиком крутящего момента силы. Линейная ось устанавливает робот слева или справа.

Защитная кабина

Защитная кабина с вытяжной системой, с автоматически открываемой противоослепляющей защитой и освещением. Выдвижная перегородка при необходимости делит рабочую зону для двухсекционного режима работы.

Оборудование Fronius

Мощное сварочное оборудование Fronius: сварочный источник питания TPS 320i C PULSE с пакетом Welding Package PMC, тонкой горелкой на 350 А и внешней системой подачи проволоки.

Стол Demmeler

Сварочный стол 3D производства Demmeler со схемой отверстий D16 с шагом 50 x 50 мм и закаленной поверхностью. Размеры стола составляют 2000 x 1000 x 100 мм.

Загрузка с помощью крана

С помощью этой опции можно легко загружать большие и тяжелые заготовки, а также фиксирующую оснастку. Для этого крышка кабины открывается над обеими станциями, а заготовка краном загружается внутрь станка.

Пакет технологий для CMT-сварки

Дополнительный пакет технологий для CMT-сварки благодаря низкому количеству сварочных брызг и небольшому перекосу обеспечивает высокую степень надежности технологического процесса и сварку с пониженным расходом энергии на TruArc Weld 1000.

Сварка с поперечными колебаниями

Сварка с поперечными колебаниями целесообразна для обработки толстолистового материала. Широкие сварные швы позволяют избежать несплавления.

Технические характеристики:

TruArc Weld 1000

ПАРАМЕТРЫ ОСИ

ТИП

Взаимодействующий промышленный манипулятор

КОЛИЧЕСТВО ОСЕЙ

6

ДАЛЬНОСТЬ ДЕЙСТВИЯ

1300 мм

ТОЧНОСТЬ ПОВТОРЕНИЯ

+/- 0,05 мм

ИСТОЧНИК СВАРКИ

ТИП

FRONIUS TPS 320i C PULSE

ДИАПАЗОН СВАРОЧНОГО ТОКА, ДУГОВАЯ СВАРКА В ИНЕРТНОМ ГАЗЕ/АКТИВНОМ ГАЗЕ

3 A — 320 A

РАЗМЕРЫ И ВЕС

РАЗМЕРЫ КАБИНЫ

3605 мм x 2454 мм x 2818 мм

ВЕС

2940 кг

РАБОЧАЯ ЗОНА

ТИПОВОЙ МАКС. РАЗМЕР ДЕТАЛИ (ПРИ ЗАКРЫТОМ ЦЕНТРАЛЬНОМ РАЗДЕЛЕНИИ ТЕЛЕСКОПА)

600 мм x 600 мм x 600 мм

ТИПОВОЙ МАКС. РАЗМЕР ДЕТАЛИ (ПРИ ОТКРЫТОМ ЦЕНТРАЛЬНОМ РАЗДЕЛЕНИИ ТЕЛЕСКОПА)

2000 мм x 600 мм x 600 мм
