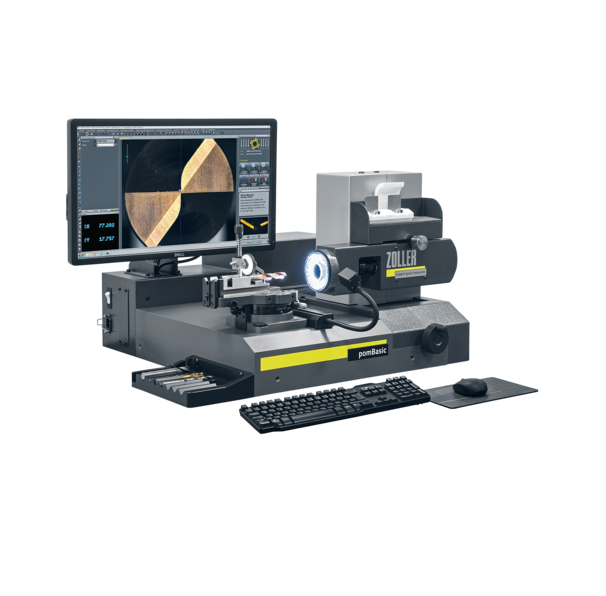

Прибор для контроля ZOLLER pomBasic

Система pomBasic от компании ZOLLER — решение для контроля и инспекции сверел, фрез и зенковок в отраженном свете. Устройство является идеальным решением для определения и расчета геометрических параметров инструмента. С автоматическим определением режущих кромок для обеспечения высокой точности, измерительными циклами под управлением помощника и протоколами контроля процесс измерения проходит практически за один клик мыши. Прибор имеет компактный и эргономичный дизайн, а также прочную конструкцию.

Эргономичность, компактность и универсальность

Продуманные элементы системы управления.
Автоматическая система управления освещением.
Отраженный свет из светодиодного источника (8 сегментов).
ПЗС-камера USB 2.0 (Разрешение SXGA 1280 x 1024).

Скорость работы и удобство управления

Контактный, простой в управлении, интуитивно понятный графический интерфейс.
Высокая точность измерений.
Оптимальное решение для применения в  метрологических лабораториях или в ходе технологического процесса.
Выполнить необходимые высокоточные измерения с помощью системы pomBasic можно в непосредственной близости от шлифовального станка с ЧПУ.

Основные характеристики системы pomBasic от ZOLLER

Окно просмотра с регулировкой координат, условные графические символы на экране и настройки освещения.
Создание протоколов проверки одним нажатием кнопки: полный пакет документации о проведенных измерениях.
Благодаря программному обеспечению pomSoft возможно выполнять измерение геометрических параметров в области конца инструмента и по его окружности.
Выполнение бесконтактных измерений без использования измерительной лупы.
ПО для pomBasic создано на базе программы обработки изображений pilot 3 от ZOLLER отличается простым управлением и множеством различных алгоритмов измерений и оценки полученных данных. Оно предназначено специально для инструментов, которые изготавливают или затачивают в шлифовальном цехе.

Технические характеристики:

 Диапазон измерения Х

 200 мм

 Перемещение по оси Y

 ±50 мм

 Диапазон измерений по оси Z

 60 мм

 Диаметр измеряемого и зажимаемого хвостовика

 2 — 40 мм

 Цветная камера pomColorCam

 объектив с 6-кратным увеличением

 Рабочее расстояние

175 мм

Возможно внесение технических изменений. Представленные устройства могут быть оснащены опциями, комплектующими и иметь различные варианты управления.

Продуманные элементы системы управления.
Отраженный свет из светодиодного источника (8 сегментов).
Автоматическая система управления освещением.
ПЗС-камера USB 2.0 (Разрешение SXGA 1280 x 1024).
