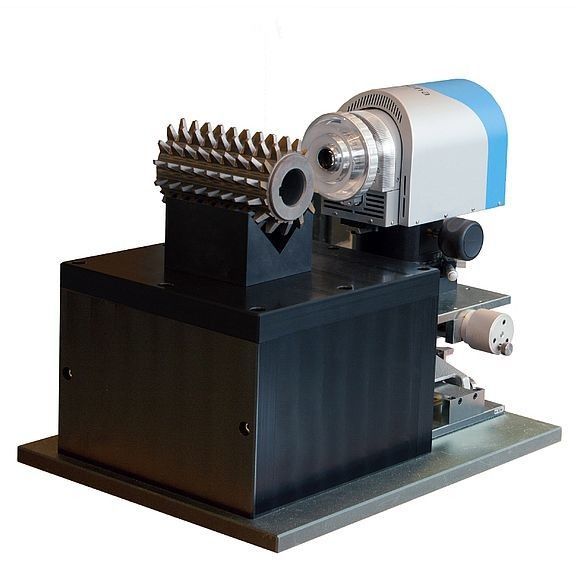

EdgeMasterHOB — это одна из оптических систем измерения инструментов компании Alicona, адаптированная к потребностям рынка оптическая система измерения режущей кромки EdgeMaster. Наряду с остальными системами измерения инструмента Alicona, EdgeMasterHOB используется для автоматизированного контроля качества.
Измерительное устройство для контроля червячных фрез применяется, например, при переточке режущего инструмента. Рабочее расстояние 33 мм позволяет легко измерять режущие кромки даже в труднодоступных местах. Также система позволяет измерять дефекты кромки, фаску, округлость кромки на боковой поверхности зуба, в основании и вершине зуба.
Оптическое измерение кромки на червячных фрезах
Автоматизированный контроль качества на производстве
Измерение кромки с высокой точностью
Простота эксплуатации
Надежная технология измерения
Прослеживаемые и повторяемые измерения с высоким разрешением
Функциональное программное обеспечение
Гибкие возможности настройки
Особенности:
Измерение и контроль режущих кромок червячных фрез.
Сколы и такие их параметры, как полная глубина, длина и объем для проверки качества кромки на червячных фрезах
Округлость кромки на боковой поверхности зуба, у основания зуба и при вершине зуба
Геометрия и контур кромки с помощью вписывания эллиптических форм в область кромки
Радиус и угол заострения
Положительные и отрицательные фаски/скосы
Отклонение от CAD-модели или эталонной геометрии
Фаски и такие их параметры, как ширина и различные углы, ширина притупления кромки и другие параметры согласно стандарту ISO 1375
Технические характеристики:
Технология
бесконтактный, оптический, трехмерный, основанный на технологии Focus Variation
Измерительный объем
Z: 25 мм (мот.), 92 мм (ручн.)
Подъёмный стол: 120 мм (ручн.)
Поворотный стол: +/- 30° (ручн.)
Кратность увеличения объектива
5xAX
10xAX
20xAX
Рабочее расстояние
мм
34
33,5
20
Диапазон боковых измерений (X, Y)
мм
3,61
2
1
(X x Y)
мм²
13,03
4
1
Вертикальное разрешение
нм
460
130
70
Мин. измеряемый радиус
мкм
10
5
3
