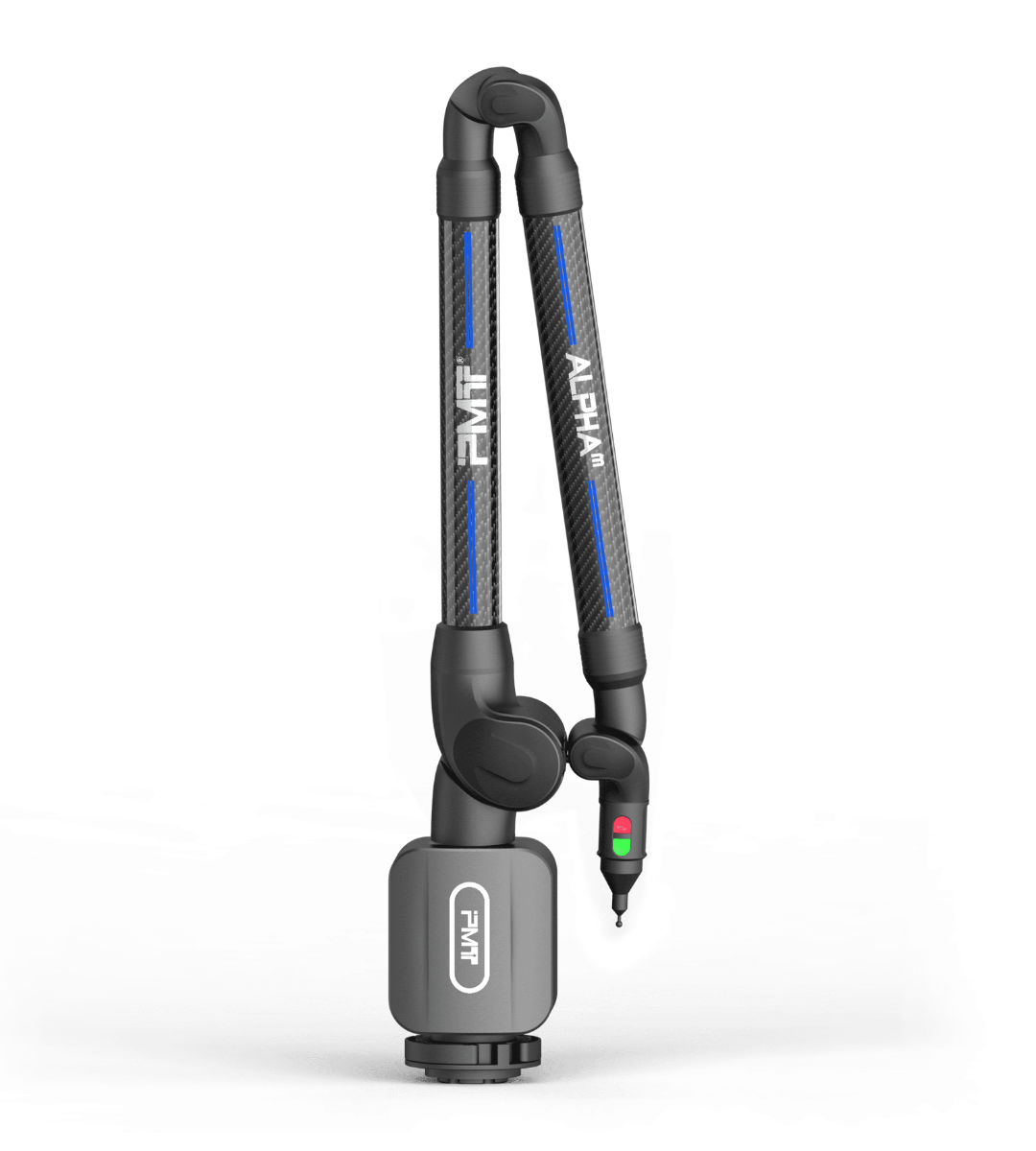

6-осевые и 7-осевые измерительные руки ALPHA M — надежное и недорогое решение для контроля геометрии на производстве. Имеют возможность подключения 3D-сканера LLP.
Испытаны в соответствии:
В соответствии со стандартами IEC, измерительные руки PMT подвергается строгим испытаниям на экстремальные температуры (-20-60 ℃), ударным и вибрационным испытаниям. Строгая проверка точности в соответствии с международными стандартами ISO10360-12 для обеспечения точности, согласованности и надежности измерений в различных условиях
Применение:
Повседневный и входной контроль:
Измерение в режиме онлайн: в отличие от традиционных методов, портативная измерительная рука 3D может использоваться в полевых измерениях и выполнять контроль размеров в режиме онлайн.
Улучшение дизайна изделий: благодаря функции компьютерного контроля манипулятор может быстро выявлять отклонения от оригинального дизайна продукта, чтобы улучшить дизайн и характеристики.
Быстрое прототипирование: на основе существующих продуктов или частично с использованием обратного инжиниринга для достижения проектной схемы.
Архивирование деталей: для тех деталей, прототипы или чертежи которых не существуют, Заказчик может архивировать их для будущего использования.
Производственный контроль в цеху:
Измерение на месте: без каких-либо особых требований к окружающей среде его можно использовать в цехе для быстрого выявления проблем с качеством продукции, таких как деформация, истирание и т. д., чтобы снизить процент брака.
Комплексная проверка заготовки: непрерывная проверка различных размеров зажимных приспособлений и приспособлений, инструментов, платформ, деталей салона автомобиля, фитингов и т. д.
Онлайн-проверка: в отличие от традиционных методов, рука PMT может проводить онлайн-проверку или проверку на станке с большой гибкостью и высокой производительностью при большом значении в процессе производства.
Оптимизация управления и контроль рисков:
Оптимизация производственного процесса: получение данных путем полной проверки продукции в процессе производства, что помогает принимать управленческие решения с научной точки зрения.
Контроль рисков: посредством проверки продуктов непосредственно на или на машине, производящей их, что помогает обнаруживать такие проблемы, как деформация, истирание и плесень, и производственные предприятия могут быть своевременно скорректированы, чтобы снизить риск дефектной последующей сборки или другие дефекты.
Производительность:
Контроль качества: с ростом производства, изменением дизайна и выпуском новых продуктов для обеспечения качества требуется все больше и больше измерительного оборудования.
Благодаря компьютеризированной функции контроля новый измерительный рычаг может быстро выявлять отклонения от оригинального дизайна продукта, чтобы улучшить дизайн, мастерство и качество.
Быстрая проверка: по сравнению с традиционными ручными методами или КИМ, она позволяет пользователям значительно ускорить свою измерительную работу и помогает обнаруживать проблемы на раннем этапе, чтобы снизить процент брака.
Контроль качества вспомогательных деталей: своевременное выявление ошибок между поставщиками или аутсорсинговыми продуктами и оригинальным дизайном для уточнения обязанностей.
Обратный инжиниринг: в настоящее время, когда требования клиентов постоянно растут, традиционные методы не могут исследовать какие-либо новые продукты, и в этом случае мы никогда не должны отказываться от стремления к более изысканным и более качественным продуктам. Поэтому, учитывая стабильное и долгосрочное развитие, срочно необходима новая технология измерения для улучшения этой ситуации.
Преимущества:
✔️Внутренний противовес и идеальная конструкция рычага равной длины. Функция внутренней балансировки может обеспечить комфортное использование без стресса. Его конструкция одинаковой длины обеспечивает беспрепятственное выполнение измерений.
✔️Интеллектуальный коммуникационный порт. Доступен через Wi-Fi, USB и т. д. Сеть может реализовать функцию управления и мониторинга для более чем одного устройства в любом уголке компании. Синхронизация данных с поддержкой более чем одного устройства делает PMT®Arm идеальным решением для измерения больших деталей.
✔️Умная сенсорная технология. Внутренние датчики температуры позволяют руке чувствовать и реагировать на температурные колебания и компенсировать ошибки измерения. Непрерывный мониторинг рабочей среды для обеспечения оптимальной производительности измерений. Каждое соединение гибкое для вращения, с датчиками перегрузки, чтобы избежать чрезмерной внешней нагрузки.
✔️Лучшая конструкция для достижения стабильности. Ручка на основании гарантирует равенство усилий. Сверхширокий шарнир и ударопрочная конструкция обеспечивают большую жесткость для защиты узлов манипулятора. Прочная основа для большей стабильности.
✔️Оптимизированная эргономика. Совершенно новая и удобная ручка. Хорошее распределение веса и заметное улучшение баланса. Новый дизайн рукоятки на основании значительно облегчает перемещение руки
✔️Другие особенности. Более быстрая модернизация и установка патрона, нет необходимости в монтажном кольце. Полностью герметичный высокоточный оптический датчик помогает манипулятору работать дольше и стабильно даже в плохих условиях работы. Конструкция с двумя батареями обещает сверхдлительное время работы в режиме ожидания.
Технические характеристики:
Диапазон измерений:
SPAT, мм
Euni, мм
Psize, мм
Pform, мм
Ldia, мм
6-осевые измерительные руки ALPHA M:
1,5 м
0,018
+/-0,025
0,009
0,016
0,026
2,0 м
0,020
+/-0,028
0,010
0,018
0,032
2,5 м
0,023
+/-0,030
0,012
0,022
0,038
3,0 м
0,034
+/-0,042
0,016
0,032
0,052
3,5 м
0,043
+/-0,056
0,020
0,038
0,066
4,0 м
0,052
+/-0,066
0,024
0,044
0,083
4,5 м
0,061
+/-0,089
0,038
0,078
0,108
7-осевые измерительные руки ALPHA M:
1,5 м
—
—
—
—
—
2,0 м
0,022
+/-0,030
0,012
0,022
0,040
2,5 м
0,027
+/-0,032
0,013
0,025
0,048
3,0 м
0,042
+/-0,053
0,020
0,035
0,078
3,5 м
0,055
+/-0,066
0,024
0,043
0,092
4,0 м
0,065
+/-0,082
0,029
0,048
0,102
4,5 м
0,073
+/-0,099
0,043
0,082
0,132
SPAT — повторяемость по точке при артикуляции
EUNI — ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE — ошибка размера сферы по сравнению с номинальными значениями
LDIA — ошибка положения центра сферы
PFORM — ошибка формы сферы
