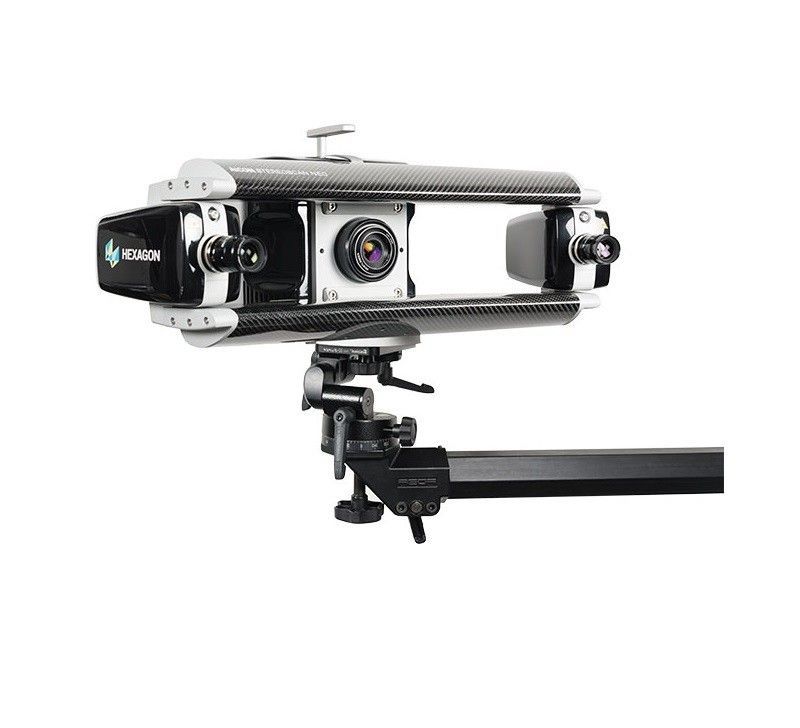

StereoSCAN neo – это результат последовательного развития классической серии high-end систем серии stereoSCAN. Ранее технические возможности структурированной подсветки в значительной степени зависели от свойств сканируемой поверхности. Цвет и отражающие свойства поверхности объекта оказывали существенное влияние на качество результатов измерений. Это именно та область, где новая адаптивная полноцветная подсветка нового stereoSCAN neo обеспечивает необходимые поправки благодаря использованию цвета и контроля за интенсивностью для оптимальной настройки на свойства данной поверхности.
Высокоточные технологии сканирования
Система 3D сканирования структурированным светом является хорошо освоенной технологией как для промышленных, так и для непромышленных применений. Используя данную бесконтактную технологию оптического сканирования, даже сложные поверхностные структуры захватываются быстро и с высокой точностью. Благодаря высокой стабильности двойной углепластиковой основы самые высокие требования как при реверс-инжиниринге, так и при контроле выполняются и в условиях измерительной лаборатории, и на производстве.
Визуализация результатов измерений прямо на объекте
С технологией SWYM впервые стало возможным визуализировать результаты измерений прямо на объекте. Адаптивная технология полноцветной подсветки позволяет проецировать не только цветные шаблоны, необходимые для процесса сканирования, но также и сгенерированные результаты измерений. Это, например, позволяет отображать отклонения от CAD-модели непосредственно на объекте сразу после сканирования. В инструментальной и литейной промышленности отклонения компонентов поверхности могут быть замерены и визуализированы быстро и точно с помощью технологии SWYM. Основываясь на изображениях с отклонениями, можно быстро выполнить коррекцию объекта прямо на месте.
Применение 3D-сканера Aicon StereoScan neo
Предназначены для высокоточных измерений и контроля формы сложных поверхностей двойной кривизны. При совместном использовании с фотоаппаратом для сбора данных (система DPA – фотограмметрия) появляется возможность сканирования крупногабаритных объектов.
Пример использования сканера: 3D сканирование турбинной лопатки с использованием функции «обратной подсветки».
3D-сканирование с высочайшей точность и большим разрешение лопатки с последующим отображением отклонения полученного скана от CAD-модели и проецированием непосредственно на объекте сразу после сканирования.
Ключевые особенности оптического 3D-сканера Aicon StereoScan neo:
3D-сканирование с высочайшей точностью;
адаптивная полноцветная подсветка с контролем цвета и интенсивности;
обратная цветная подсветка результатов измерения (например, сравнение с CAD);
короткое время замера за счет быстрого цифрового проектора;
быстрая и простая замена измерительных зон;
максимальный уровень детализации благодаря высочайшему разрешению камер;
возможность комбинирования с ручным щупом;
наивысшая стабильность при сканировании в производственных условиях.
Сенсор с высочайшим разрешением для максимального уровня детализации
Будучи оснащенным цифровыми камерами 8 или 16 мегапикселей stereoSCAN neo предоставляет наилучший вариант, необходимый для оцифровки объектов, требующих максимального уровня детализации. В дополнение, измерительные диапазоны от 75 мм до 1100 мм могут быть реализованы за счет смены объективов и изменения расстояния между камерами. Это делает stereoSCAN neo наиболее универсальным сканером доступным на рынке.
Ручной измерительный щуп MI.Probe mini
MI.Probe mini — это аналог измерительного щупа MI.Probe компании AICON, известного по системам MoveInspect, только значительно меньшего размера. Принцип работы заключается в следующем: камеры сканера отслеживают перемещения щупа в пространстве, благодаря имеющимся на рукоятке щупа маркерам, совместное расположение которых четко задано. Управление процессом происходит с помощью многофункционального дистанционного пульта. «Привязка» к системе координат объекта осуществляется, обычно, за счет нанесенных на объект (или вокруг объекта) маркерам, то есть сканер в реальном времени определяет как свое положение и ориентацию относительно измеряемого изделия, так и положение щупа. Более того, мы в любой момент можем продолжить 3d-сканирование поверхности в тех же координатах. Таким образом обеспечивается гибридное измерение: одновременное создание полигональной 3d-модели поверхности и геометрических примитивов.
Измерительный щуп MI.Probe mini оказывается особенно полезным, когда необходимо измерить, например, отверстия небольшого диаметра. В случае использования одного сканера требуется большее количество снимков, и зачастую необходимо использовать маленькие измерительные зоны, что не всегда целесообразно при сканировании больших изделий.
Технические характеристики оптического 3D-сканера Aicon StereoScan neo
R8
8.0 МЕГАПИКСЕЛЕЙ
R16
16.0 МЕГАПИКСЕЛЕЙ
Датчик камеры
Монохромный, CCD прогрессивное сканирование 4/3”
Монохромный, CCD прогрессивное сканирование, полный формат 1.7
Разрешение камеры
2 x 8 147 712 пикс. (3296 x 2472)
2 x 15 720 448 пикс. (4864 x 3232)
Проекционное устройство
Цифровой проектор
Источник света
3 x 100 Вт мощные светодиоды (красный + зеленый + синий)
Режим проекции ‘мультицвет’
Красный/зеленый/синий, настраиваемое сочетание, в том числе до белого
Режим проекции ‘один цвет’
Красный, зеленый или синий или белый, с соответствующим цветным фильтром на камерах
Точность обратной проекции
1/10 000 от размера экрана
Минимальное время измерения
1 с
Вес сенсора
12 кг (1)
Источник питания
Перем. ток, 110/230 В, 50-60 Гц, 600 Вт
Блок управления
Встроенный, USB 3.0
Операционная система
Windows 7 или Windows 10, 64 бит.
Измерения щупом
Совместим с AICON MI.Probe mini
Характеристики зоны измерения R8
Камеры во внешнем положении
Угол триангуляции: 30°
Длина основания: 450 мм
Рабочее расстояние: 840 мм
Зона измерения (2)
L — 350 мм
L — 550 мм
L — 850 мм
L — 1100 мм
Размер поля зрения (3)
280 x 210 мм
420 x 320 мм
700 x 560 мм
850 x 700 мм
Глубина измерения (4)
176 мм
270 мм
430 мм
550 мм
Разрешение по X, Y (5)
86 мкм
128 мкм
211 мкм
256 мкм
Точность измерения (6)
14 мкм
25 мкм
36 мкм
47 мкм
Камеры во внешнем положении
Угол триангуляции: 30°
Длина основания: 150 мм
Рабочее расстояние: 350 мм
Зона измерения (2)
S — 125 мм
S — 200 мм
Размер поля зрения (3)
100 x 75 мм
160 x 125 мм
Глубина измерения (4)
60 мм
100 мм
Разрешение по X, Y (5)
30 мкм
49 мкм
Точность измерения (6)
9 мкм
11 мкм
Характеристики зоны измерения R16
Камеры во внешнем положении
Угол триангуляции: 30°
Длина основания: 450 мм
Рабочее расстояние: 840 мм
Зона измерения (2)
L — 350 мм
L — 550 мм
L — 850 мм
L — 1100 мм
Размер поля зрения (3)
285 x 190 мм
460 x 310 мм
710 x 500 мм
940 x 700 мм
Глубина измерения (4)
176 мм
280 мм
430 мм
550 мм
Разрешение по X, Y (5)
58 мкм
94 мкм
146 мкм
193 мкм
Точность измерения (6)
14 мкм
25 мкм
36 мкм
47 мкм
Камеры во внешнем положении
Угол триангуляции: 30°
Длина основания: 150 мм
Рабочее расстояние: 350 мм
Зона измерения (2)
S — 75 мм
S — 125 мм
S — 200 мм
Размер поля зрения (3)
70 x 50 мм
90 x 60 мм
160 x 110 мм
Глубина измерения (4)
40 мм
54 мм
100 мм
Разрешение по X, Y (5)
15 мкм
19 мкм
33 мкм
Точность измерения (6)
8 мкм
9 мкм
11 мкм
Все зоны измерения (FOV) могут быть реализованы путем использования одних и тех же основных компонентов, например, основания сенсора, камер и проекционного блока, путем простой смены объективов (и, при необходимости, положения камер на основании). Чтобы упростить настройку и калибровку стандартных измерительных диапазонов, сканеры поставляются с набором объективов, специально изготовленным и протестированным для каждой зоны измерения. Объективы поставляются с предварительно установленными заводскими настройками для заданной диафрагмы и фокусного расстояния, являющимися оптимальными для соответствующего поля зрения; при этом пользователю нет необходимости изменять эти настройки.
(1) Вес может меняться в зависимости от зоны измерения.
(2) Обозначение оснований сканера (S, L) и диагонали в центре измерительного объема.
(3) Пространственное разрешение (X x Y) в центре измерительного объема.
(4) Глубина измерительного объема (Z).
(5) Значения пространственного разрешения были рассчитаны теоретически (отношение размера зоны видимости к количеству пикселей в матрице камеры).
(6) Характеристики точности измерения в серии замеров. Определение точности основано на Руководстве VDI 2634, часть 2.
