У Optiv Reference наивысшие позиции в спектре возможностей для проектирования и точности измерений. Машины обеспечивают высокоточные 3D-измерения с очень жесткими производственными ограничениями по допускам. Применение жесткой гранитной конструкции в сочетании с наиболее современными материалами, аэростатическими опорами по всем осям, а также оптимизированная система подавления вибраций, безусловно, обеспечит надежные результаты при измерениях.
На всех моделях Reference может использоваться полный набор датчиков и широкий набор дополнительного оборудования (конструкция Optiv Dual Z-Design), такого как градуировочные головки с электроприводом, контактные и сканирующие датчики, поворотные столы и двойные поворотные столы. Выбор машин серии Optiv Reference — это оптимальное решение для обеспечения сложных, высокоточных 3D-измерений обрабатываемых деталей.
Особенности конструкции Optiv Reference
Стремление к повышению точности измерений определяло цель разработки КИМ серии Optiv Reference. Базовая конструкция состоит из мелкозернистого гранитного основания с фиксированным мостом и подвижным столом. Направляющая типа «ласточкин хвост» является главной особенностью прецизионного измерительного стола по координате Y. Опоры основания машины на интегрированном подрамнике с четырьмя колоннами, оснащены дополнительными амортизаторами. По всех координатным осям применены газостатические подшипники качения с предварительным натягом. Перемещение по всем осям обеспечивается через центр их масс с использованием шариковых ходовых винтов с компенсацией ходовых зазоров по координатным осям и использованием сервоприводов постоянного тока с замкнутыми контурами управления и с системой регулирования скорости.
Применение
Для проведения измерений на материалах, чувствительных к касанию, правильным выбором является выбор оптической измерительной системы. В таких системах измерения выполняются без повреждений и с требуемой точностью. Благодаря формированию широкой номенклатуры видеоизмерительных машин и оптических мультисенсорных систем мы способны обеспечить выбор правильного технического решения для любой задачи метрологии.
необходимость измерения большого количества деталей, мультисенсоры системы позволяют полностью автоматизировать процесс измерения;
высокоточные измерения, благодаря высокой точности оптический метод измерения часто используется для референсных и арбитражных измерений;
измерение мелких деталей с оптическим увеличением, с видеосистемой можно увеличить изображение детали и измерить элементы, недоступные для других средств контроля;
необходимость измерения тонких и хрупких деталей, для которых недопустимы контактные нагрузки, поскольку видеосистема производит измерения оптическим способом, контактные нагрузки отсутствуют;
детали сложной конфигурации;
детали с точным расположением поверхностей (шаблоны, контршаблоны);
детали с большим количеством отверстий;
ступенчатые тела вращения;
детали или элементы деталей малого и крайне малого размера;
детали из мягких материалов;
крупные плоские детали (панели, приборные корпуса).
Ключевые особенности:
Особая конструкция Optiv Dual Z-Design обеспечивает максимальную гибкость при измерениях с использованием нескольких датчиков, может поставляться со всеми моделями Optiv Reference: 543/763/10103
Износостойкая направляющая система на основе применения газостатических подшипников.
Комплексная интеграция с возможностями трехмерной САПР (3D-CAD) на этапах подготовки программ измерений с использованием пакета ПО версии PC-DMIS Vision
Линия Optiv Reference

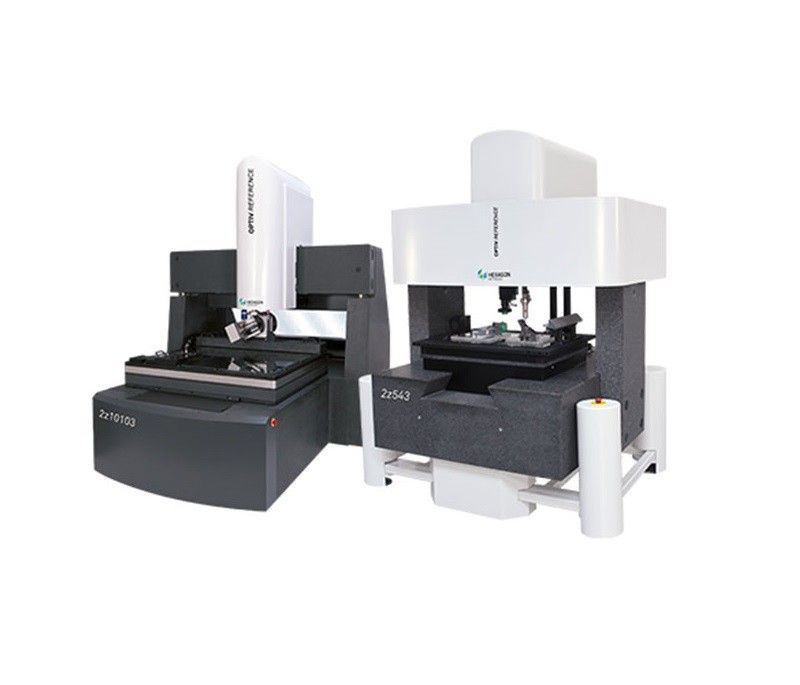

Optiv Reference: 543/763/10103
Вибростойкая гранитная конструкция с фиксированным мостом, подвижным измерительным мостом и прецизионными воздушными подшипниками на всех осях
Интегрированный подрамник с дополнительными демпферами
Разрешающая способность измерительной системы в нанометровом диапазоне.
Погрешности измерений в субмикронном диапазоне.
диапазон измерения по осям XY от 530 x 400 мм до 930 x 1000 мм, по оси Z — 300 мм
Выдерживаемая подшипниками измерительного стола нагрузка — до 300 кг (на стеклянной пластине — до 50 кг)
Технология Vision-Sensor, лазер TTL (с автофокусировкой и функцией сканирования), хроматический датчик белого цвета (CWS), контактные датчики и модули смены щупов общим количеством до 6 шт, 3-мерная сканирующая головка LSP-X1 и кронштейны для смены щупов на 3 или 6 слота
Изменение масштаба CNC с электроприводом / фиксированная оптика / оптика »Dual Camera»
Коаксиальные светодиодные светильники, верхний и подсветки, многосегментный кольцевой светодиодный светильник
Дополнительный поворотный стол или двойной поворотный стол
Пакет ПО PC-DMIS Vision
