Мультисенсорная машина Hexagon Optiv Performance

КИМ Optiv Performance позволяют решать широкий ряд измерительных задач и способны выполнять измерения с использованием всей линейки контактных и бесконтактных датчиков, . Конструкция этих координатно-измерительных машин с гранитным основанием и прецизионными механическими линейными направляющими на всех осях позволяет выполнять измерения со стабильно высокой точностью позиционирования.

Воздействия сложных условий окружающей среды промышленного предприятия, такие как грязь, пыль и вибрация перекрытий, устраняются с помощью дополнительного корпуса машины, кожухов для направляющих и дополнительной системы виброзащиты.

Применение

Для проведения измерений на материалах, чувствительных к касанию, правильным выбором является выбор оптической измерительной системы. В таких системах измерения выполняются без повреждений и с требуемой точностью. Благодаря формированию широкой номенклатуры видеоизмерительных машин и оптических мультисенсорных систем мы способны обеспечить выбор правильного технического решения для любой задачи метрологии:

необходимость измерения большого количества деталей, мультисенсоры системы позволяют полностью автоматизировать процесс измерения;
высокоточные измерения, благодаря высокой точности оптический метод измерения часто используется для референсных и арбитражных измерений;
измерение мелких деталей с оптическим увеличением, с видеосистемой можно увеличить изображение детали и измерить элементы, недоступные для других средств контроля;
необходимость измерения тонких и хрупких деталей, для которых недопустимы контактные нагрузки, поскольку видеосистема производит измерения оптическим способом, контактные нагрузки отсутствуют;
детали сложной конфигурации;
детали с точным расположением поверхностей (шаблоны, контршаблоны);
детали с большим количеством отверстий;
ступенчатые тела вращения;
детали или элементы деталей малого и крайне малого размера;
детали из мягких материалов;
крупные плоские детали (панели, приборные корпуса).

Ключевые особенности

Высокая производительность
Измерения большого количества деталей в условиях серийного производства
Оптимальный доступ со всех сторон для автоматизации сборки
Разнообразные датчики позволяют точно приспособить машину для выполнения конкретной измерительной задачи
Переменное освещение многосегментным светодиодным кольцевым светильником (боковым верхним светильником) для увеличения контрастности освещения сложных поверхностей и кромок
Мощные средства обработки изображений с видеофильтрами для оптимизации изображения в трудных оптических условиях
Измерительное метрологическое программное обеспечение PC-DMIS: Простота эксплуатации благодаря автоматизации процедур PC-DMIS, например, выравнивания деталей или калибровки датчиков
Дополнительное оборудование: Поворотный стол CNC на механических подшипниках, система демпфирования, кожух с кондиционированием воздуха.

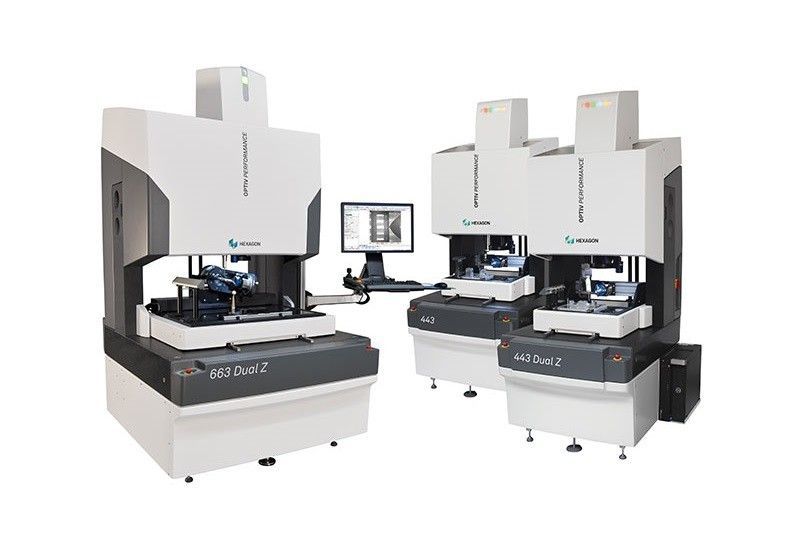

Optiv Performance 443 — Optiv Performance 443 Dual Z

Устойчивая к вибрациям конструкция с фиксированным порталом и подвижным столом, интегрированный подрамник
Измерительный диапазон XYZ 400 x 400 x 300 мм
Видеодатчик с камерой высокого разрешения
Изменение масштаба электроприводом, фиксированная оптика или оптика Optiv Dual Camera со сменными линзами
Верхняя подсветка коаксиальным светодиодным светильником, светодиодная подсветка, а также многосегментное освещение кольцевым светильником
Дополнительные устройства датчика: Лазер TTL, датчик хроматического белого света (CWS), контактные датчики HP-TM или TP200, дополнительное устройство для смены щупов датчиков с общим количеством щупов до шести штук, сверхточная трехмерная сканирующая головка HP-S-X1
Дополнительный поворотный стол CNC на механических подшипниках
Измерительное метрологическое программное обеспечение PC-DMIS
Optiv Performance 443 Dual Z: Благодаря технологии Optiv Dual Z, оптические и контактные датчики работают по двум независимым вертикальным осям, имеется дополнительная градуировочная головка HH-A-T5 с электроприводом

Optiv Performance 663/664 — Optiv Performance 663/664 Dual Z

Устойчивая к вибрациям конструкция с фиксированным порталом и подвижным столом, интегрированный подрамник
Диапазон измерений по осям XYZ 610 x 610 x 305 мм, дополнительно возможен диапазон по осям XYZ 610 x 610 x 405 мм
Видеодатчик с камерой высокого разрешения
Функция изменения масштаба CNC с электроприводом или оптика Dual Camera со сменными линзами
Коаксиальное верхнее светодиодное освещение, телецентрическая подсветка, а также многосегментное кольцевое светодиодное освещение
Дополнительные устройства датчика: Лазер TTL, датчик хроматического белого света (CWS), контактные датчики HP-TM или TP200, дополнительное устройство для смены щупов датчиков с общим количеством щупов до шести, сверхточная трехмерная сканирующая головка HP-S-X1
Дополнительный поворотный стол CNC на механических подшипниках
Измерительное метрологическое программное обеспечение PC-DMIS
Optiv Performance 663/664 Dual Z: Благодаря технологии Optiv Dual Z, оптические и контактные датчики работают по двум независимым вертикальным осям, имеется дополнительная градуировочная головка HH-A-T5 с электроприводом
Optiv Performance 664 / Optiv Performance 664 Dual Z: В качестве дополнительного устройства имеются Optiv Dual Rotary (штабельные поворотные столики CNC с механическими подшипниками)
