METROLOGYBASE производит монтажные пластины для КИМ на немагнитных поверхностях. Монтажные пластины выпускаются в четырех стандартных конфигурациях: два вида монтажных плин и два вида адаптеров.
Монтажные пластины METROLOGYBASE были разработаны для портативных КИМ и лазерных трекеров для проводения измерений на немагнитных поверхностях.
Конструкция
Все детали на 100% изготовлены на станках с ЧПУ из цельных блоков (без литья). Изготовлены из высокопрочного авиационного алюминия серии 6061 T6 и коррозионностойкой нержавеющей стали.
Адаптер 1 или 2
Монтажные пластины можно использовать с любым изделием, имеющим внутреннюю резьбу 3½»-8. Адаптеры выпускаются в двух вариантах. Первый вариант имеет высокое внутреннее кольцо, которое помогает центрировать метрологический прибор при установке. Второй вариант не имеет внутреннего центрирующего кольца.

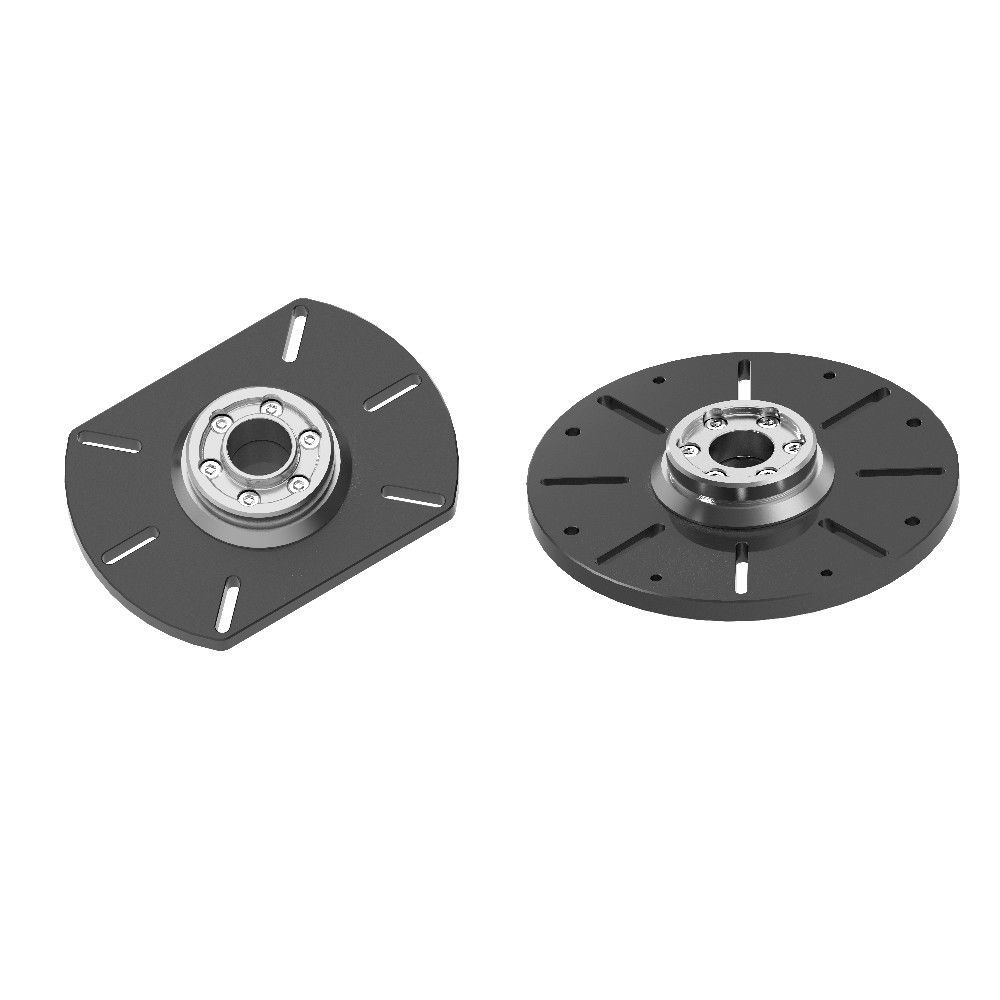

Два вида монтажных плит
Выберите одну из двух вариантов монтажных пластин.
Технические характеристики:
Модель
Основание
Адаптер
Вес, кг
Резьба
MB-MP-01-A1
1
1
2,45
3 1/2”-8
MB-MP-01-A2
1
2
2,41
3 1/2”-8
MB-MP-02-A1
2
1
2,98
3 1/2”-8
MB-MP-02-A2
2
2
2,45
3 1/2”-8
