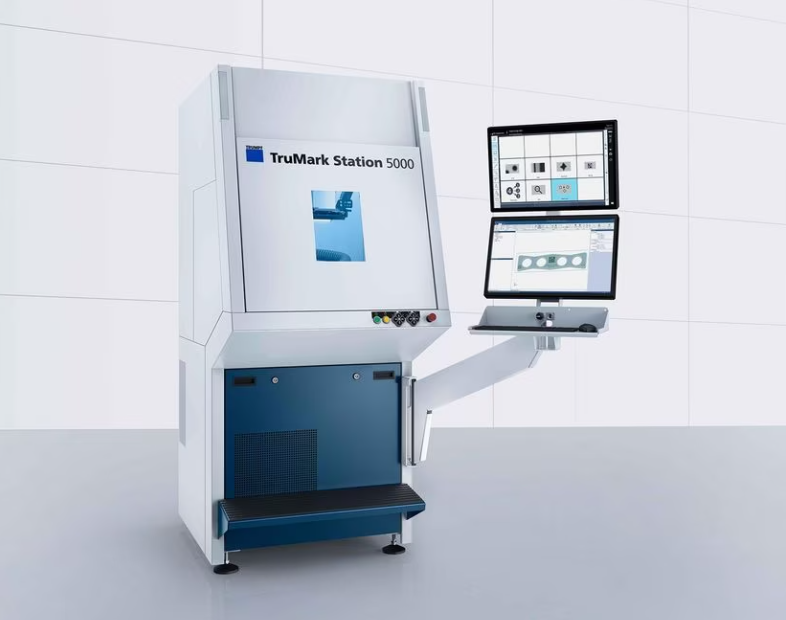

Маркировочная система Trumpf TruMark Station 5000

Благодаря интеллектуальному эргономичному дизайну работать на компактном станке TruMark Station 5000 можно как стоя, так и сидя. По желанию мы оснастим станок линейными осями в направлении x и y, а также вращающимися осями с различными зажимными системами. Для интеграции в поточно-механизированную линию маркировочная станция имеет возможность продольной транспортировки заготовок. Боковые отверстия в корпусе позволяют легко адаптировать TruMark Station 5000 к новым требованиям вашего производства. Возможности адаптации и пригодность для многообразных целей применения делают станок TruMark Station 5000 настоящим универсалом среди маркировочных систем TRUMPF.

Максимальная совместимость
Станок TruMark Station 5000 можно комбинировать с любыми маркировочными лазерами TRUMPF.

Безопасность на высшем уровне
Все возникающие выбросы удаляются через встроенную вытяжную систему, входящую в стандартную комплектацию.

Полная открытость
Воспользуйтесь возможностью продольной транспортировки заготовок при интеграции в производственную линию.

Особенности:
1. Универсальное применение

Несмотря на расширение рабочей зоны, компактность станка TruMark Station 5000 обеспечивает привычную свободу в выборе места применения. Для интеграции в поточно-механизированную линию мы предлагаем возможность продольной транспортировки заготовок через боковые отверстия в корпусе, а также вариант исполнения TruMark Station 5000 без кожуха (класс безопасности лазера 4).

2. Несколько проекционных оптических устройств

Для станка TruMark Station 5000 доступно множество лазеров с различными проекционными оптическими устройствами. Их характеристики оптимально подобраны под маркировочные лазеры серии TruMark, к которым относятся проекционные оптические устройства для TruMark Station 5000 с фокусным расстоянием до 420 мм.

Технические характеристики:

TruMark Station 5000

СПЕЦИФИКАЦИЯ ЗАГОТОВКИ

МАКС. РАЗМЕРЫ ЗАГОТОВКИ (Ш Х В Х Г)

680 мм x 500 мм x 700 мм

ДОСТУПНЫЕ ОСИ С ДВИГАТЕЛЕМ

ТРАЕКТОРИЯ ПЕРЕМЕЩЕНИЯ ОСИ Z

500 мм 380 мм на TruMark 5010

ТРАЕКТОРИЯ ПЕРЕМЕЩЕНИЯ ОСИ Х

300 мм

ТРАЕКТОРИЯ ПЕРЕМЕЩЕНИЯ ОСИ Y

300 мм

СКОРОСТЬ ПЕРЕМЕЩЕНИЯ Z

1,5 м/мин

СКОРОСТЬ ПЕРЕМЕЩЕНИЯ X

6 м/мин

СКОРОСТЬ ПЕРЕМЕЩЕНИЯ Y

6 м/мин

ПОДКЛЮЧЕНИЕ И РАСХОД

ЭЛЕКТРОПОДКЛЮЧЕНИЕ (НАПРЯЖЕНИЕ)

115/230 В

ЭЛЕКТРОПОДКЛЮЧЕНИЕ (ЧАСТОТА)

50/60 Гц

РАЗМЕРЫ И ВЕС РАБОЧЕЙ СТАНЦИИ

РАЗМЕРЫ РАБОЧЕЙ СТАНЦИИ (Ш X В X Г)

860 мм x 2000 мм x 1310 мм

КЛАСС ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

КЛАСС ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

1
