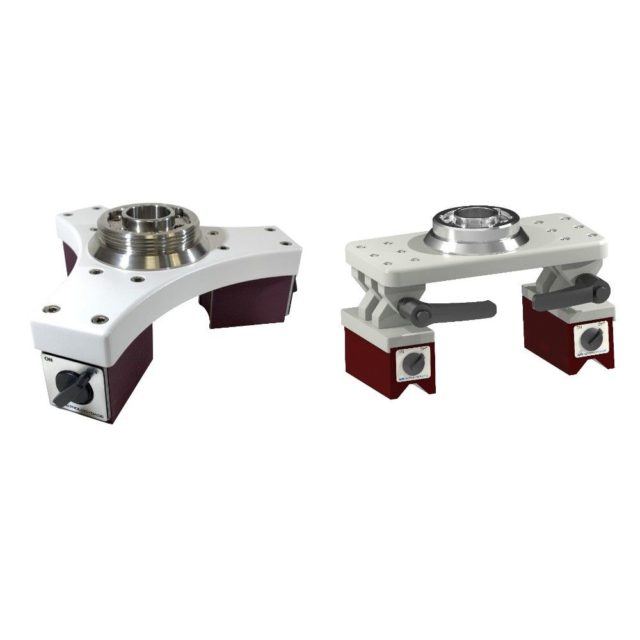

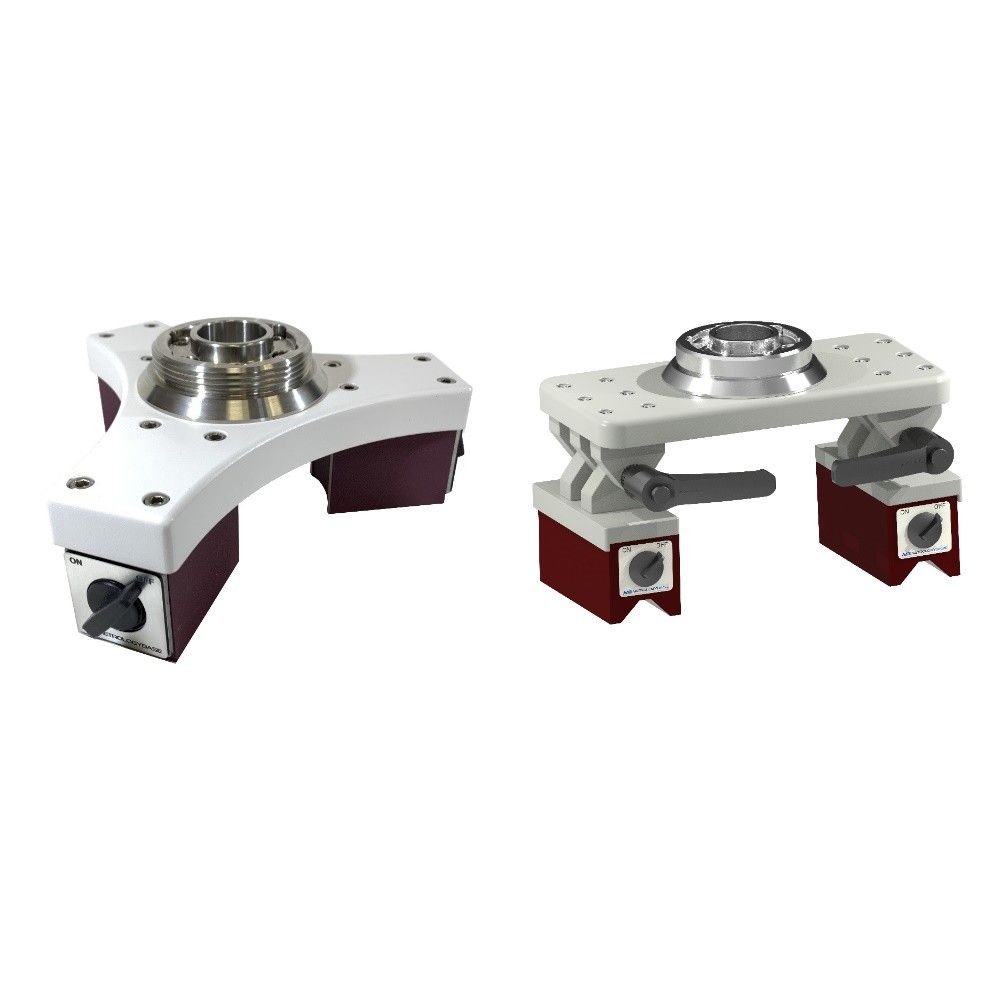

METROLOGYBASE предлагает две различные модели магнитных оснований для портативных КИМ.
Использование магнитных оснований METROLOGYBASE повышает гибкость процессов на измерительном участке производства. METROLOGYBASE разработала эти магнитные основания для функциональности, портативности и повторяемости измерений КИМ. Магнитные основания доступны в четырех стандартных конфигурациях:
Основание для плоских поверхностей
может использоваться на плоских и магнитных поверхностях и фиксируется тремя магнитами.
Основание для изогнутых поверхностей
может использоваться на изогнутых и магнитных поверхностях;
регулируемая конструкция крепления магнитного основания;
фиксируется двумя магнитами.
Адаптеры двух видов
Конструкция
Все детали на 100% изготовлены на станках с ЧПУ из цельных блоков (без литья). Изготовлены из высокопрочного авиационного алюминия серии 6061 T6 и коррозионностойкой нержавеющей стали.
Планарность
Магнитные основания METROLOGYBASE имеют идеальную планарность. Нижняя поверхность магнитов была обработана после сборки.
Для крепления плоских или изогнутых поверхностей
Магнитное основание 1 предназначено для плоских поверхностей. Магнитное основание 2 предназначено для изогнутых поверхностей. Вы можете выбрать наиболее подходящий продукт в зависимости от магнитной поверхности.
Адаптер 1 или 2
Адаптеры доступны в двух вариантах. Адаптер 1 имеет высокое внутреннее кольцо, которое помогает центрировать метрологический прибор при установке. Адаптер 2 не имеет внутреннего центрирующего кольца. Некоторые метрологические приборы не поддерживают адаптер 1.
Простая установка
Магнитные основания можно легко установить на любую магнитную поверхность с помощью переключателей вкл/выкл.
Технические характеристики:
Модель
Для поверхности
Адаптер
Сила магнита
Вес, кг
Резьба кольца
MB-MB-01-A1
Плоской
1
980 N x 3
6,4
3 1/2”-8
MB-MB-01-A2
Плоской
2
980 N x 3
6,36
3 1/2”-8
MB-MB-02-A1
Изогнутой
1
1470 N x 2
10,15
3 1/2”-8
MB-MB-02-A2
Изогнутой
2
1470 N x 2
10,11
3 1/2”-8
