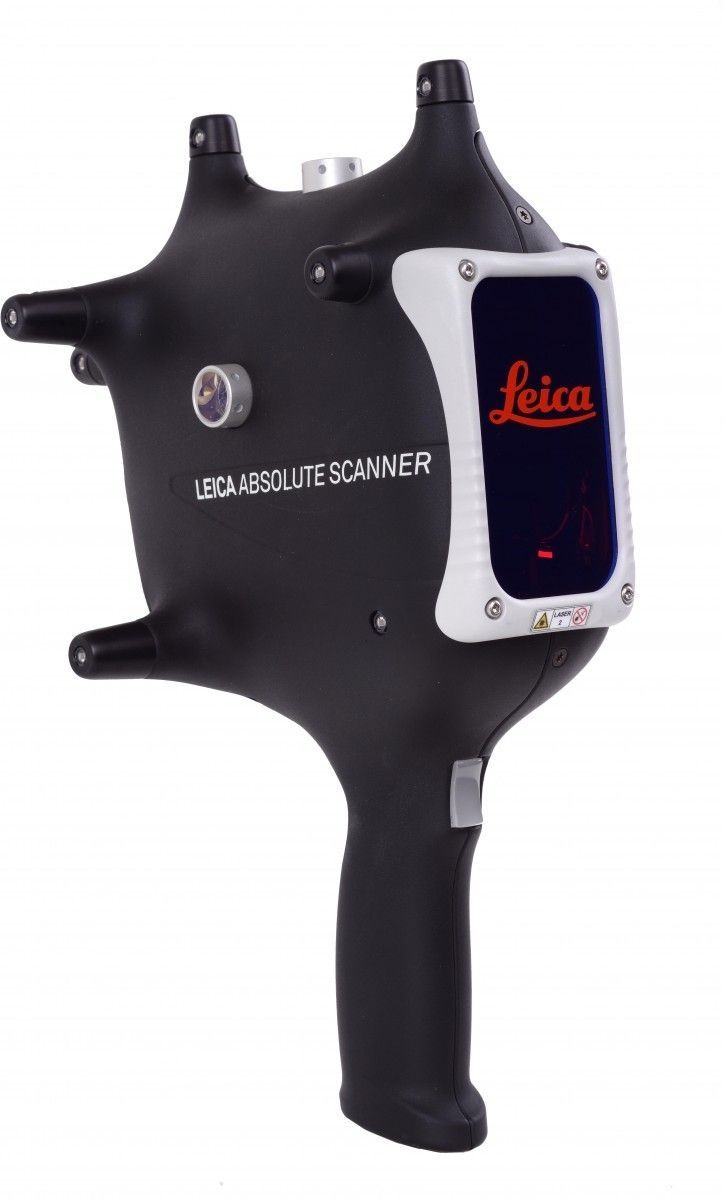

Leica LAS-20-8 — это удобное портативное решение для трехмерного сканирования. Сканер объединяет в себе измерительные возможности КИМ Leica Absolute Tracker AT960 и эргономичных ручных лазерных сканеров. Получает точные данные облаков точек в измерительных объемах величиной до 60 метров. Оптимизирован для ручных операций проверки и обладает превосходной производительностью при бесконтактном контроле поверхностей произвольной формы.
Работа со сложными поверхностями
LAS автоматически регулирует интенсивность лазерного излучения в зависимости от материала и освещенности, что позволяет получать размерные данные даже на блестящих металлических или темных объектах, не тратя время на подготовку поверхности. Имеет класс защиты IP50, оснащен функцией питания от батареи.
Быстрое переключение режимов измерений
Сканер LAS автоматически распознается лазерным трекером и рассчитан на быстрое переключение с одной технологии контроля на другую. Это обеспечивает плавный переход от измерения с отражателем на контактный датчик или сканер дополняя Leica T-Probe. Вы также можете использовать главную кнопку сканера для выбора настраиваемых, предварительно заданных, профилей измерения, которые позволяют использовать оптимальные настройки для каждой части детали без необходимости внесения изменений в программное обеспечение.
Простота в обращении
Сканирующее устройство имеет встроенную подсветку и три ракурсных индикатора, обеспечивающих правильное позиционирование. Визуальный, акустический и тактильный индикаторы позволяют видеть, слышать и ощущать сигнал обратной связи от сканера, что дает полную уверенность в выполняемых действиях.
Технические характеристики лазерного 3D сканера Leica LAS
Характеристики выносных устройств Leica T-Probe, T-Scan 5, Leica LAS и T-Mac
Диапазон измерений (ø)
до 60 м
Объём перебазирования (ø)
до 320 м
Погрешность T-Probe
± 50 мкм + 6 мкм/м
Погрешность T-Scan и LAS
от ± 60 мкм
Точность по положению T-Mac
± 15 мкм + 6 мкм/м
Точность поворота
± 0,01 град.
Точность поворота по временной отметке
< 5 мс
Модификации трекеров Leica Absolute Scanner
Leica LAS-20-8
Leica LAS-XL
Размеры
Размер сканера
300 х 201 х 140 мм
300 х 201 х 140 мм
Вес сканера
0,94 кг
0,96 кг
Размер контроллера
226 х 146 х 91 мм
226 х 146 х 91 мм
Вес контроллера
1,9 кг
1,9 кг
Диапазон
Рабочая зона по горизонтали
± 360˚
± 360˚
Рабочая зона по вертикали
углы сгибания — ±45°, наклона — ±45°
углы сгибания — ±45°, наклона — ±45°
Размер рабочей зоны, сферический рабочий объем
см. таблицу выше
см. таблицу выше
Условия эксплуатации
Степень защиты
IP40 (IEC 60529)
IP40 (IEC 60529)
Рабочая температура
от 0˚C до +40˚C
от 0˚C до +40˚C
Относительная влажность
максимум 95% (без конденсата)
аксимум 95% (без конденсата)
Высота над уровнем моря
от -700 до 2000 м
от -700 до 2000 м
Точностные характеристики
Погрешность измерения длины в пространстве (2 сигма)
UL = ± 60 мкм при расстоянии менее 8,5 м,
UL = ± 26 мкм + 4 мкм/м при расстоянии более 8,5 м
UL = ± 150 мкм
Погрешность измерения радиуса сферы (2 сигма)
UR = ± 50 мкм при расстоянии менее 8,0 м,
UR = ± 16 мкм + 4 мкм/м при расстоянии более 8,5 м
UR = ± 200 мкм
Погрешность измерения плоской поверхности (2 сигма)
UP = ± 80 мкм + 3 мкм/м
UP = ± 450 мкм
Функциональные характеристики
Скорость отслеживания во всех направлениях
> 1 м/сек
> 1 м/сек
Ускорение во всех направлениях
1g
1g
Фокусное расстояние
180 мм
700 мм
Рабочий диапазон
± 40 мм
± 300 мм
Ширина линии сканирования
220 мм
468 мм
Частота сканирования
100 Гц
100 Гц
Плотность точек, расстояние между точками
0,013 мм
0,045 мм
Скорость регистрации измерений
150 000 точек/сек.
143 000 точек/сек.
Лазерное излучение
Класс лазера
IEC 60825-1 (2007-03) класс 2
IEC 60825-1 (2007-03) класс 2
Мощность оптического излучения
12 мВт
12 мВт
