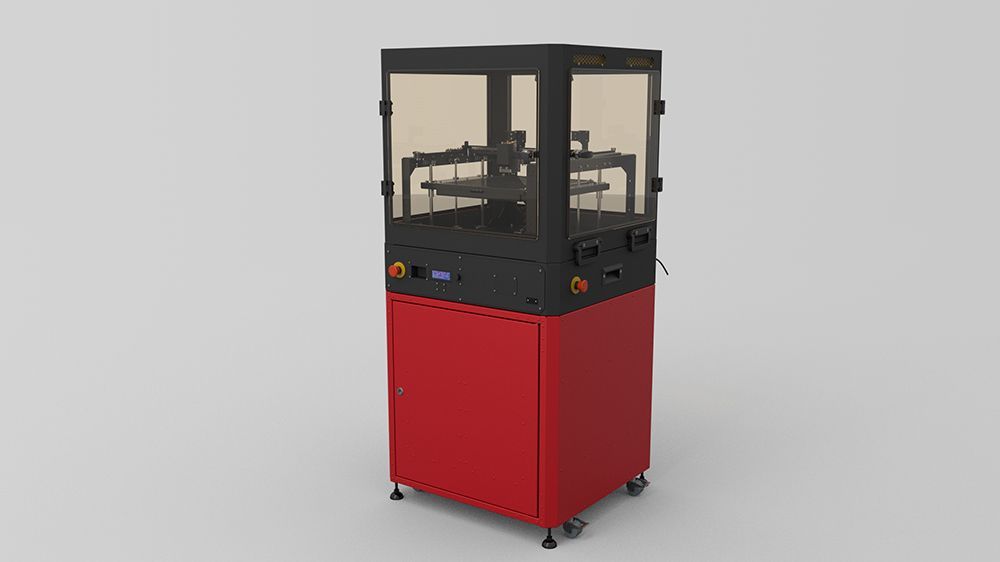

Лазерный гравер ЧПУ DF-Laser предназначен для обработки древесных материалов (фанера, ДСП, массив дерева), пластиков и некоторых мягких материалов (кожа, резина, картон, бумага и др.).
В конструкции лазера можно выделить металлическую раму, горизонтальный рабочий стол, размещённый над ним подвижный портал с лазерным излучателем, электронный блок цифрового управления (контроллер) и органы управления на передней панели. Движение портала с установленным на нем излучателем обеспечивается шаговыми электродвигателями под воздействием управляющих импульсов, поступающих от контроллера в соответствии с управляющей программой (УП). Для охлаждения лазерного блока в его конструкции предусмотрен вентилятор.
Основные конструкционные элементы лазера:
Экран управления
Рабочее поле
Лазерный модуль
Рама устройства
Ручка для переноса станка
Поворотная кнопка
Кнопки аварийной остановки
Ручки для снятия колпака
Ручки для транспортировки устройства
Дверцы колпака
Ручки-замки дверей
Лазерный луч, сфокусированный в одной точке, обладает высокой энергией, что вызывает нагрев материала заготовки и его выгорание. Под действием высокой температуры образуются продукты горения, для отвода которых предусмотрено отверстие в корпусе, к которому подключается система вентиляции. В случае тонкого материала (например, бумаги, картона) может быть обеспечена его сквозная резка, т.е. раскрой.
Для вывода продуктов горения непосредственно из зоны обработки, а также для обеспечения минимального отражения лазерного луча, конструкция рабочего поля представляет собой металлический ячеистый стол.
Координатам по осям Y и X соответствуют положение портала (ось Y) и положение установленной на нем головки лазерного излучателя параллельно лицевой панели (ось X). Подъем (опускание) рабочего стола, необходимый для выполнения операции автофокусировки, соответствует оси Z. И портал, и головка перемещаются по прецизионным рельсовым направляющим и приводятся в движение шаговыми двигателями посредством ременной передачи. Конечные положения портала и головки контролируются с помощью концевых датчиков. Отсчет координат ведется от «нулевой точки», заданной в процессе подготовки управляющей программы, стандартное расположение которой – левый ближний к оператору угол рабочего стола. Движение головки излучателя происходит в соответствии с алгоритмом, заданным в коде УП и позволяет вести обработку по сложным двухмерным траекториям.
Управление перемещениями по осям (XYZ), включение лазерного излучателя и регулировка его мощности осуществляется в соответствии с исполняемой УП. УП представляет собой файл, содержащий последовательность команд, выполнение которых позволяет получить требуемую обработку изделия. УП записывается на SD-карту и выполняется электронным блоком управления контроллером, находящимся за лицевой панелью. Для того, чтобы сформировать УП, используется запускаемое на персональном компьютере программное приложение — графический редактор Inskape с установленными CAM-плагинами.
Помимо самого лазерного гравера с ЧПУ в комплект поставки также входят:
1 — Набор шестигранных ключей
2 — Рожковый ключ 17 мм
3 — SD-карта с программным обеспечением и документацией
4 — Защитные очки
5 — Кабель питания
6 — Руководство по эксплуатации
В зависимости от бюджета и решаемых задач лазерный гравер с ЧПУ можно приобрести в одной из четырёх комплектаций:
Базовая (лазерный гравер)
Лазерный гравер + колпак
Лазерный гравер + тумба
Лазерный гравер + колпак + тумба
Название технической характеристики
Значение/диапазон значений
Технология резки/гравировки
Лазерное излучение
Количество излучателей
1
Автофокус
Автоматический за счет перемещения плоскости стола
Материал компонентов станка
Сталь/алюминий
Меры защиты
Есть наличие полностью закрытой рабочей зоны с зазорами в 1 мм, закрытой стальным колпаком с смотровыми окнами, которые обеспечивают обзор с пяти сторон и 80% видимости рабочей области. Окна сделаны из закаленного стекла. Два окна-дверей оборудованы замками с доступом по ключу, ограничивающих возможность несанкционированного открытия окон-дверей. Есть наличие специального покрытия на всех прозрачных элементах, обеспечивающее поглощение 95% излучения с длиной волны 410Нм.
Есть наличие системы обеспечивающая отключение лазерного излучателя при открытии любой из дверей. На корпусе станка расположен фланец для удобного крепления гофрированной трубы для вытяжки диаметром 100мм.
Рабочее поле, мм
350х405х100
Тип лазера
Твердотельный светодиодный
Максимальная скорость позиционирования, мм/мин
12000
Точность, мм
0,05
Габариты (без тумбы и колпака), см
70х73х55
Масса (без тумбы и колпака), кг
50
Габариты (с тумбой и колпаком), см
70х73х180
Полная масса с колпаком и тумбой, кг
200
Потребляемая мощность, Вт
500
Мощность лазерного излучателя, Вт
10
Длина волны, нм
410
Общее исполнение станка
Станок на тумбе, оборудованной полками для хранения расходных материалов и сопутствующих инструментов. Тумба оборудована дверью, закрываемой на замок. Тумба для размещения станка оборудована стопорными колесами.
