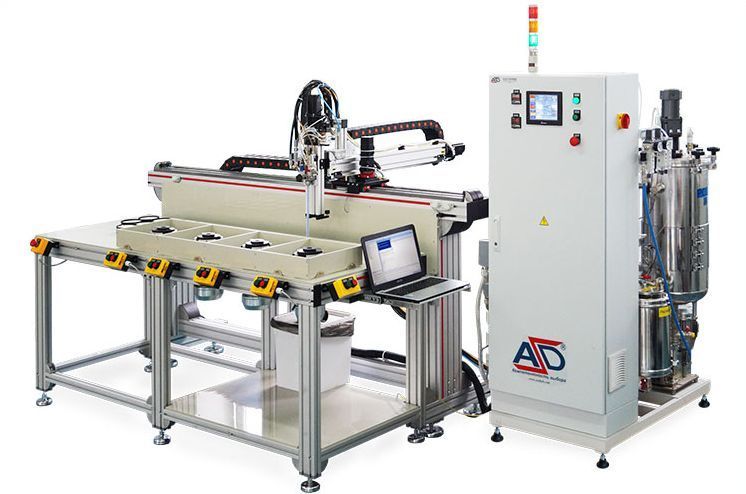

Координатный манипулятор МЭГ предназначен для склеивания и герметизации изделий одно- и двухкомпонентными клеевыми составами. Устройство ориентировано на серийное производство с высокими требованиями к повторяемости и точности количества наносимого компаунда.
Дозирующий манипулятор может быть оборудован несколькими смесительными устройствами в том числе наносящими планками разной ширины. Базовый модульный состав установки содержит:
Дозирующая машина «Стандарт Д» или «Стандарт С»;
Консольный манипулятор с ЧПУ и рабочей зоной от 750x500x100 мм (возможны изменения габаритов зоны: 2250х1000х100 / 2500х1500х200мм / 3500х1500х300 мм);
Реакторы для компонентов А и Б;
Два высокоточных шестерённых насоса;
Датчик минимального уровня компонентов;
Система очистки с помощью очистителя;
Управляющий контроллер с оригинальным ПО «ASD SmartDosing» с возможностью адаптации к конкретному технологическому процессу;
Энергонезависимая память с возможностью хранения нескольких программ.
Кроме того, панель оператора с 7″ сенсорным экраном позволяет менять программу без остановки производственного процесса, и непосредственно регулировать:
программирование перемещений с помощью G-кодов;
производительность подачи материала;
соотношение смешивания компонентов;
минимальный уровень компонентов;
минимальное давление в пневмосистеме;
время до автоматической очистки смесительной камеры;
параметры очистки.
Многофункциональность дозирующей установки
Возможность модульного расширения функционала и целого ряда моделей смесительных головок и планок делает применение координатного манипулятора «Старт МЭГ» универсальным. Благодаря этому в одном производственном цикле можно реализовать несколько технологических операций и, в целом, решать следующие производственные задачи:
нанесение клеевых составов на обкладки cэндвич-панелей;
получение герметичного клеевого шва в неразборных конструкциях (CIPG);
высокоточное нанесение клеев-герметиков на формованные прокладки узлов и агрегатов различной техники и бытовых приборов;
склеивание элементов автомобильной оптики, ЖК-дисплеев, LED-линеек, ламп, модулей, светильников, прожекторов и другой светотехники;
герметичное склеивание датчиков, сенсоров, управляющих модулей, источников питания.
Преимущества манипуляторов «Старт МЭГ»
Высокая динамика ускорений манипулятора благодаря сервоприводам осей (2 м/сек2);
Функция криволинейного и прямоугольного нанесения состава с заполнением формы;
Однородные уплотнения сложной геометрии наносятся на любые горизонтальные и наклонные поверхности из разнообразных материалов (стекло, металл и пр.);
Созданные уплотнения обеспечивают защиту в диапазоне стандарта IP 54-68;
Управление двигателями в микрошаговом режиме обеспечивает плавность перемещения головки манипулятора с минимальной вибрацией;
Возможность установки нескольких видов рабочих столов с вариантами автоматизации;
Соотношение и производительность регулируются электроникой;
Защита от скапывания состава из сопла;
Удобное создание программ для нанесения таких форм, как: эллипсы, прямоугольники, массивы точек, круги и даже тексты.
Модификации дозирующего оборудования
Манипулятор может быть изготовлен в дополнительных модификациях для следующих производственных целей:
Для производство сэндвич-панелей;
С двухпозиционным ротационным столом;
Для дозирования однокомпонентного клея-герметика из тубы 310 мл (с регулировкой высоты стола);
Для дозирования однокомпонентного клея-герметика из ведра 20 л. (с регулировкой высоты стола);
Для нанесения двухкомпонентного клея-герметика.
Тип оборудования
Координатный манипулятор дозирующий
Ключевые характеристики
Производительность
0,5 — 50 г/сек
Регулировка производительности
Да
Тип смешивания
Статический / Без смешивания
Количество компонентов
1-2
Соотношение компонентов
от 100:3 до 100:200
Вязкость компонентов, мПа*с
от 30 до 100 000
Рабочее давление компрессора, бар
6
Дозирующий узел
Шестеренные насосы
Объем реакторов, л
10 л (24, 43, 100) л
Точность позиционирования, мм
±0,2 мм
Сферы применения
Нанесение клея, Производство фильтров, Герметизация электронных компонентов
Перерабатываемые материалы
Клеевые составы
Элементы управления
Панель оператора с цветным сенсорным экраном 7” (HMI)
Дополнительные возможности (опции)
Электронагрев компонента, Система рециркуляции, Подача компонентов напрямую из тары, Автоматическая корректировка позиции иглы
Общие характеристики
Мощность, кВт
5 кВт
Электропитание, V
380 В, 50 Гц
