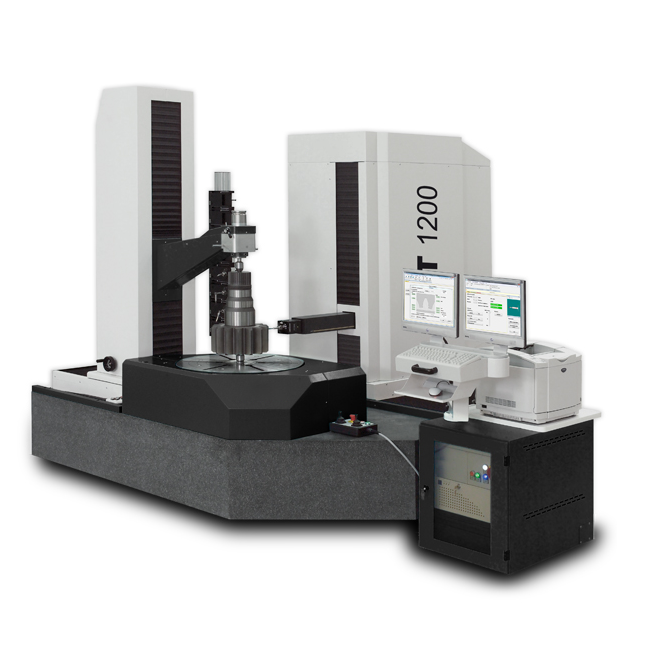

Зубоизмерительная машина Wenzel WGT 1200 от ведущей мировой компании Wenzel (Германия) для измерения компонентов и деталей вращения крупногабаритной техники и производственного оборудования диаметром до 1200 (1600) мм. Самая большая в серии WGT модель, оснащена передвижной базой заднего центра и системой активного демпфирования (виброизоляцией).

WGT 1200 эргономична, проста в использовании и предлагает широкие возможности измерений.

Измерение прямозубых и косозубых цилиндрических колес.
Диаметр заготовки — до 1200 (1600) мм, ширина — 1000 мм.
Активная система виброизоляции.
Легкая загрузка/разгрузка благодаря скользящей базе заднего центра.
Гранитная станина, поворотный высокопрецизионный стол.
Система непрерывного сканирования по 4 осям.
Установка патрона с ручным зажимом.

Модели WGT оборудованы измерительными системами от компании «Reninshaw», в стандартном варианте использующих датчики SP600M и SP80H.

Программное обеспечение машины производит обработку полученных измерений. Различные программные модули могут создавать отчеты и давать оценки по результатам измерений, такие как:

профиль и угол наклона;
шаг и биение;
оценка приработанных колес;
графики отклонений (K-чарты);
выработка зубьев и впадин, пятно контакта;
червяки и червычные колеса;
контроль роторов;
толщина зуба, ширина зуба, размеры по одному и двум шарикам, а также по роликам;
топографическое представление торцового профиля;
измерение распределительных валов и шлицев.

Технические характеристики

WGT 1200

WGT 1200 (доп.)

Диаметр заготовки, мм

1200 (1600)

Диапазон модуля

от 0,5

от 0,3

Ширина измеряемой поверхности, мм

1000

Расстояние между центрами

50-1200
