КИМ Hexagon DEA TORO

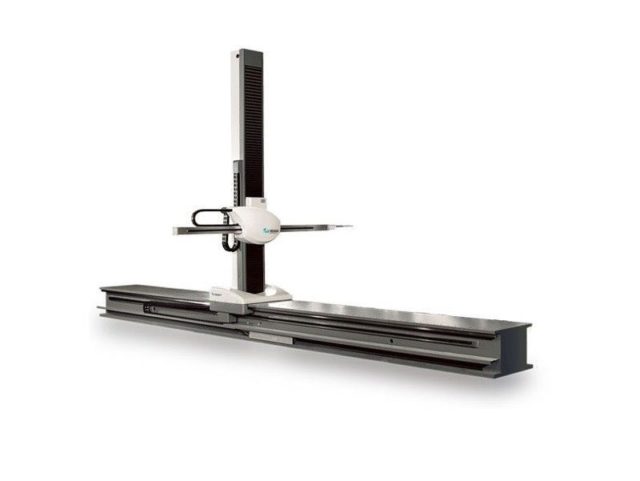

DEA TORO — экономичная КИМ с нижней опорой типа Runway и одной горизонтальной измерительной рукой. Машины модели DEA TORO представляют собой инновационные автоматические машины с горизонтальной измерительной рукой для контроля размерных параметров листовых и крупногабаритных стальных деталей. Машины серии TORO отличаются особо выгодным отношением цена/качество и доступны в виде конструкции типа Runway с основной направляющей, которая монтируется и неподвижно фиксируется на полу в цехе.

Метрологическая станция и измерительный инструмент в одной КИМ

Измерительные машины серии TORO можно применять в качестве метрологических станций в отделах проектирования и разработки новой техники для поддержки технологий промышленного проектирования деталей сложной формы, а также в качестве универсального измерительного средства в системах управления производством в условиях производственного цеха.

Свободный доступ к рабочей зоне. Простая загрузка/выгрузка деталей

Открытая конструкция в архитектуре с одной горизонтальной измерительной рукой гарантированно обеспечивает доступ к рабочей зоне наряду с преимуществами упрощения операций загрузки и выгрузки измеряемых деталей. Это доказательно подтверждает особую практическую выгоду применения машины для измерений моделей, корпусов автомобилей и отливок в условиях, когда требования по обеспечению досягаемости к внутренним деталям определяют необходимость использования преимуществ горизонтального доступа.

Машины серии TORO доступны с компоновкой направляющих в архитектуре Runway. Это означает, что основную направляющую можно монтировать с уровнем пола в цеху. Машина особо отличается модульной конструкцией и простотой выбора компоновки, что одновременно обеспечивает функциональную универсальность и возможность перепрограммирования, характерные для типовых КИМ с обеспечением оперативности измерений и простоты интуитивного применения, характерных для обычных измерительных инструментов.

Ключевые особенности КИМ DEA TORO:

перемещение в машине по координатным осям осуществляется с опорой на жесткие шаровые опоры, которые перемещаются скольжением по паре напольных, прецизионных направляющих с поверхностью, закаленной индукционным методом, что, гарантирует максимальную стойкость и функциональность в производственных эксплуатационных условиях;
система уравновешивания подвижного суппорта обеспечивает использование всех преимуществ от применения инновационного безлюфтового предохранительного устройства размещенного внутри суппорта машины по Z;
направляющие по оси Z защищены жесткими гофрированными кожухами от загрязнений из окружающей среды;
направляющие на балке по оси X размещены в защищенной зоне, использование эксклюзивной конструкции подвижного суппорта обеспечивается применением обычных ходовых напольных кожухов или гофрированных защитных кожухов на верхней поверхности основной балки, при необходимости.

Технические характеристики КИМ DEA TORO:

Модель

Ход по X [мм]

Ход по Y [мм]

Ход по Z [мм]

Погрешность [мкм]

40.16.21

4000

1600

2100

MPEE = от 30 + 25 L/1000

60.16.21

6000

1600

2100

MPEE = от 30 + 25 L/1000

70.16.21

7000

1600

2100

MPEE = от 30 + 25 L/1000

40.16.25

4000

1600

2500

MPEE = от 33 + 27 L/1000

60.16.25

6000

1600

2500

MPEE = от 33 + 27 L/1000

70.16.25

7000

1600

2500

MPEE = от 33 + 27 L/1000
