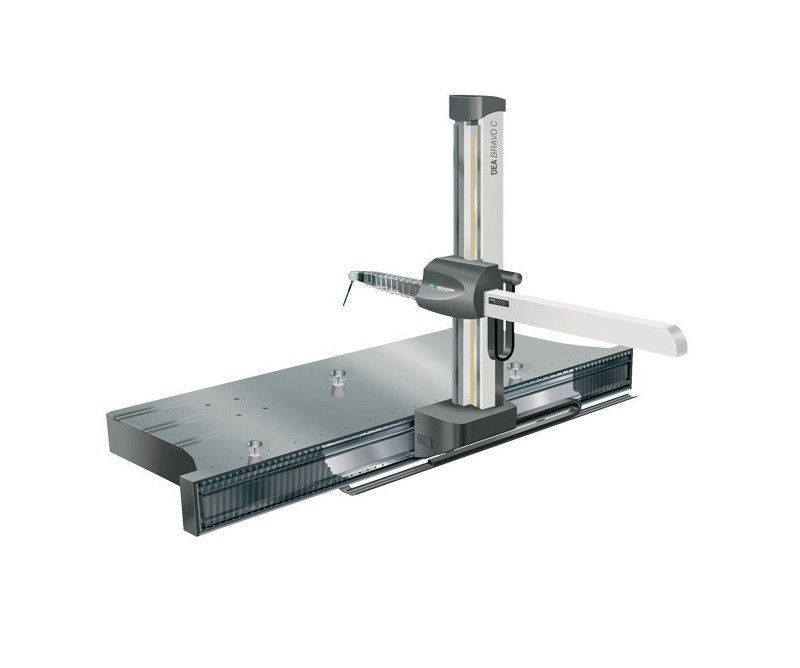

КИМ Hexagon DEA BRAVO Console — Respect PLUS — продажа 3D оборудования

Машины серии DEA BRAVO Console обеспечивают реализацию технически сложных решений для точных контрольных измерений тонкостенных деталей. Разработаны для измерений деталей среднего размера в производственных условиях.

Простая загрузка/выгрузка деталей

Направляющие, расположенные на торце станины машины (в консольной конструкции), обеспечивают перемещение измерительной руки полностью вне рабочей зоны. Это обеспечивает оптимальный доступ в рабочую зону и упрощает выполнение операций загрузки/выгрузки деталей.

Не требует специального фундамента

Литая чугунная станина машины отличается применением в ней уникальной трехточечной опорной системы, что исключает необходимость выполнения затратных работ по строительству специальных фундаментов и упрощает монтаж машины на виброгасителях.

Подобно машинам версий HP и HD, машины модельного ряда DEA BRAVO Console полностью изготовлены из стальных деталей, что гарантирует высокую конструкционную стабильность в разнообразных условиях эксплуатации. Машины доступны в двух версиях: DEA BRAVO C и DEA BRAVO C HS (высокоскоростная).

Комплектация одной или двумя измерительными руками

В машинах серии DEA BRAVO Console обеспечены следующие стандартные длины измерительного хода по оси X: 3000, 4000, 5000 и 6000 (в мм). Машины серии DEA BRAVO Console стандартно поставляются в компоновке с одной измерительной рукой. Машины в компоновке с двумя измерительными руками доступны по запросу.

Ключевые особенности

жесткая вертикальна стойка с сечением 80 x 100 мм;
осевые суппорты на высокоточных шаровых опорах с рециркуляцией;
инновационная регулируемая безлюфтовая система противовеса руки;
линейные оптические шкалы с разрешением 0,5 мкм;
совместимость с запястьем робота модели HH-ACW-43MW с непрерывным контролем измерительной траектории (необходимо обеспеивать подачу сжатого воздуха) и эффективное управление бесконтактными датчиками и зондами с удлинителями до 570 мм;
трехточечная изостатическая опорная система только для модификации с ходом по оси X = 3000 мм;
защитные гофры на направляющих по осям X и Y (доступны, как опции);
перемещение по осям от жесткого привода с высоконадежными электродвигателями, механически связанными с системами реечной передачи по оси X и с синхронными зубчатыми ремнями привода по осям Y и Z;
рабочая плита из чугуна, доступная, как опция, с установочными отверстиями под винт M8 x 1,25 с конической резьбой, T-образный паз, высокая нагрузочная способность и универсальная система зажимных приспособлений марки FIVE U-nique.

Технические характеристики КИМ DEA BRAVO Console:

Модель

Ход по X [мм]

Ход по Y [мм]

Ход по Z [мм]

Погрешность [мкм]

30.14.16

3000

1400

1600

MPEE = от 20 + 12 L/1000

40.16.16
