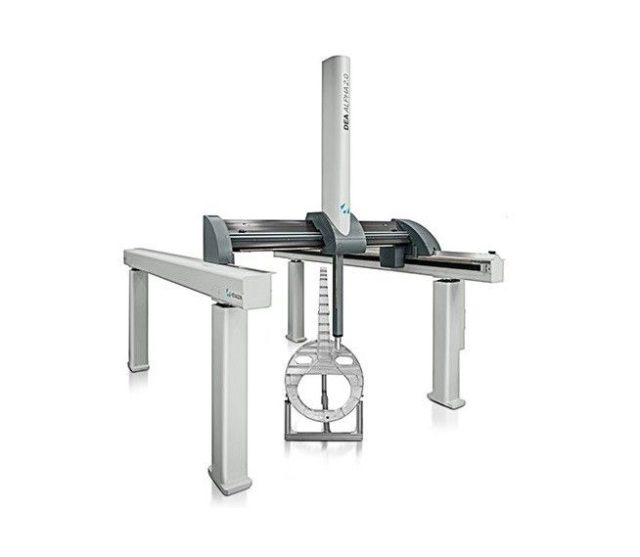

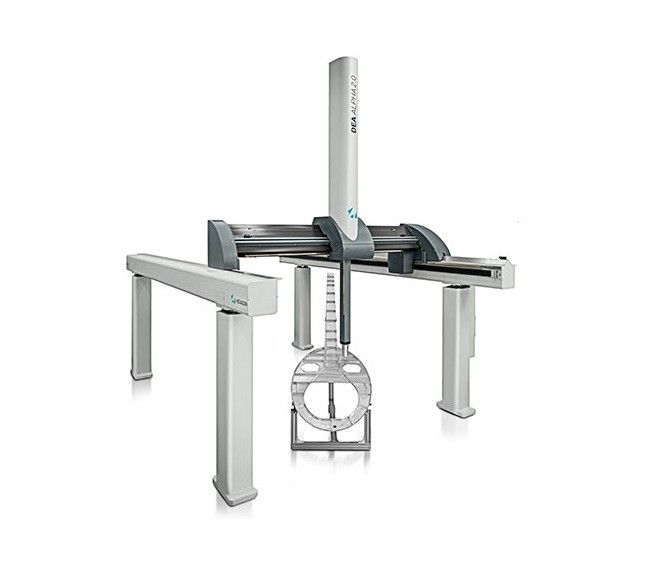

КИМ Hexagon DEA ALPHA

DEA ALPHA — многоцелевые универсальные КИМ для размерного контроля крупногабаритных отливок и обрабатываемых деталей. КИМ модели ALPHA доступна в двух модификациях: ALPHA Classic и ALPHA Performance. Оборудованные высокопроизводительной лазерной сканирующей измерительной 3D-головкой и дополнительными запястьями робота с аналоговым сервоприводом эти машины способны обеспечивать быстрый сбор данных по миллионам измерительных точек на деталях сложной формы и являются идеальными машинами для применения в производственных технологиях изготовления штампов и пресс-форм. Все машины модели ALPHA могут поставляться укомплектованными защитными гофрами и кожухами, которые обеспечивают защиту машины от воздушных загрязнений в цеховых условиях.

Машины модели ALPHA Performance представляют собой высокопроизводительные портальные КИМ, в которых реализованы несколько уникальных конструкторских решений и встроены уникальные измерительные узлы. Применение системы температурной компенсации линейного расширения обеспечивает машине марки ALPHA Performance качество особо точного исполнительного механизма, что значительно упрощает ее применение в любых эксплуатационных условиях.

Ключевые особенности КИМ DEA ALPHA:

конструкция по технлогии Slant Bridge с наклонной перекладиной портала по оси X;
облегченная конструкция каретки из алюминиевых сплавов ( по осям X и Z);
максимальные уровни по скорости и ускорению;
непрерывная интерполяция траектории перемещения по координатным осям (система FLY);
дополнительная комплектация высокопроизводительными бесконтактными датчиками;
возможность заказной дополнительной комплектации рукоятью робота марки HH-ACW-43MW с непрерывным отслеживанием измерительной траектории;
комплект защитных гофров поставляется как опция по заказу;
двойная шкала, сдвоенное считывающее устройство;
система линейной температурной компенсации;
стойка по оси Z изготовлена из алюминиевого сплава или спеченного карбида кремния.

Технические характеристики КИМ DEA ALPHA

Диапазон измерений (в мм)

X

Y

Z

 2000 — 2500

 3300 — 5000

 1000 — 1500 — 1800

  Погрешность: MPEE = от 3,5 + 3,5 L/1000
