Alicona Pick & Place — это решение для автоматизации измерительного контроля, которое настраивается за десять минут. Система включает в себя манипулятор для автоматического захвата, размещения, измерения и сортировки компонентов. Pick & Place также может использоваться в небольших производственных помещениях и окупается в течение десяти месяцев.
Система основана на взаимодействии администратора, который предварительно определяет процессы автоматизации, с коллаборативным роботом для перемещения деталей и технологией оптических 3D-измерений с высоким разрешением. Возможное подключение к существующим производственным системам, включая ERP, облегчает адаптивное планирование производства.

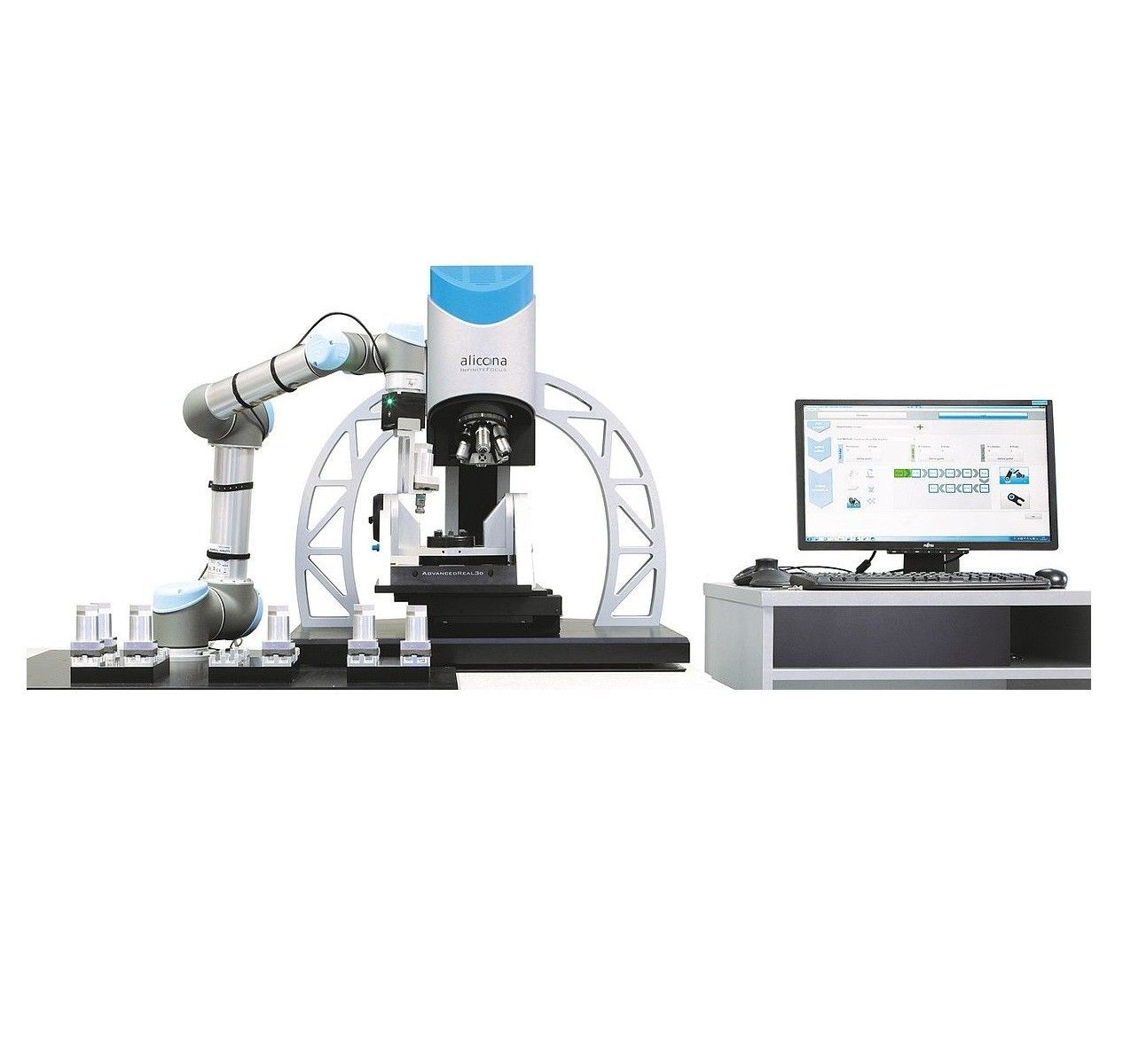

КИМ µCMM Pick & Place
Оптическая координатно-измерительная система µCMM дополнена манипулятором для автоматического захвата, размещения, измерения и сортировки компонентов во всех сферах металлообрабатывающей промышленности. С помощью решения для автоматизации Pick & Place можно настроить полный процесс автоматизации за десять минут.
Адаптивное производство с замкнутым циклом
Обработанное изделие снимается роботом со станка, размещается в измерительной системе и автоматически измеряется. После этого в зависимости от производственной стратегии существуют различные варианты продолжения производственного процесса. Либо, согласно стратегии замкнутого цикла, результат измерения возвращается в станок, где параметры обработки автоматически корректируются и производство продолжается в режиме самоконтроля. Либо, в альтернативном варианте, после трехмерного измерения следует автоматическая сортировка измеренных изделий на годные/негодные и размещение их на соответствующих поддонах для дальнейшей обработки.
Простое обучение системы всего за три шага
Пользователь за три шага методом обучения создает автоматизированную процедуру измерения. При этом не требуется каких-либо знаний в области программирования. Робот выполняет необходимые манипуляции, включая установку изделия в измерительную систему и дальнейшую сортировку измеренных изделий с размещением на поддоны годные/негодные.
Независимо от количества измеряемых изделий на поддоне предварительная настройка требуется лишь для четырех деталей. Нажатием одной кнопки оператор запускает процесс измерения с настроенной автоматизацией. По завершении измерения изделия сортируются в соответствии с полученными результатами на годные/негодные и помещаются роботом на соответствующие поддоны.
Технические характеристики:
Pick & Place
μCMM с поворотным столом AdvancedReal3D RotationUnit 3R или EROWA
Тип робота
UR3e (опционально возможен тип UR5), радиус: 500 мм, масса: 11 кг, полезная нагрузка: 3 кг
Зажимное устройство
Коллаборативное зажимное устройство. Сертифицировано BG/DGUV
Безопасность
Коллаборативная: робот останавливается при контакте с объектом. Сертифицирована TÜV Nord и TÜV Süd. Зажимное устройство имеет самоблокирующийся механизм для безопасного обращения даже в режиме аварийной остановки
Размеры
Принадлежность к μCMM (ШxГxВ) 0,6м x 1м x 0,85м
Совместимость измеряемых изделий
Поддон типа EROWA ITS 50 или 3R MacroNano (54 x 54 мм)
Измеряемые изделия
до 24 шт., макс. масса: 1,5 кг, включая поддон
Порядок работы
Создание проекта за несколько шагов методом обучения без необходимости наличия знаний в области программирования
Функции
Мониторинг процесса с сортировкой изделий на ГОДНЫЕ/НЕГОДНЫЕ, а также формирование индивидуальных отчетов о каждом измеренном изделии
Другое
По запросу доступно подключение к другим измерительным системам (InfiniteFocusSL, InfiniteFocusG5)
