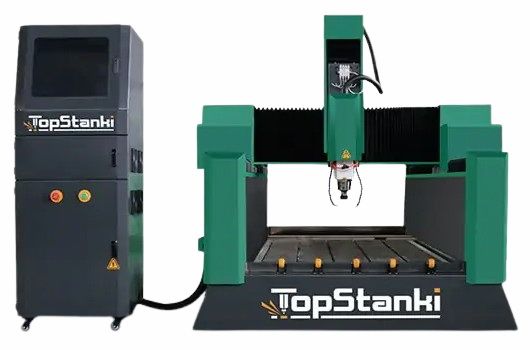

Фрезерный станок с ЧПУ TS 6090 M — специализированное промышленное решение, которое ориентировано на обработку камня. С его помощью можно осуществлять высококачественную обработку торцов каменных плит, наносить гравировку и рельефные изображения. При необходимости станок можно использовать для работы с древесиной, композитами, пластиком, цветными металлами и оргстеклом.
В качестве рабочего инструмента TS 6090 M использует алмазные фрезы. Для обработки мрамора применяются гальванические, а для гранита — спечные.
Камнеобработка производится в рабочей зоне с габаритами 600×900 мм. Стандартная высота составляет 400 мм и может быть увеличена до 500 мм.
В конструкции станка используются линейные направляющие квадратного типа, шаговые двигатели, а механизмами приводов служат косозубая передача «шестерня-рейка» на осях X, Y и шарико-винтовая передача на оси Z. Скорость позиционирования и холостого хода составляет до 10 м/мин.
Фрезерный станок с ЧПУ TS 6090 M поставляется со шпинделем мощностью 5.5 кВт (HQD) и с водяным охлаждением. Максимальная частота вращения шпинделя — 18 000 об/мин.
Станок использует системы управления ЧПУ NC Studio, DSP RichAuto A11, A18 и NK 105, которые позволяют контролировать положение инструмента и точно управлять его движением в соответствии с задачей. Все эти системы используют управляющий код G code. Станок имеет полную совместимость с ПО Type3.
При необходимости на TS 6090 M можно установить дополнительные опции: систему удаления стружки MF 9030, пульты DSP RichAuto A18 и NK 105, увеличенный портал Z 500 и серводвигатели Yaskawa.
Характеристики:
Общие
Бренд
TopStanki
Страна производитель
Россия
Основные
Вид станка
Фрезерный
Размер рабочей области X.Y
600х900 мм
Высота рабочей области Z
400 мм (опция – 500 мм )
Тип приводов
Шаговые двигатели
Скорость перемещения (холостой ход)
до 10 м/мин
Настольный
Нет
Охлаждение
Водяное
Система смазки
Централизованная
Обрабатываемые материалы
камень (мрамор, гранит), древесина, композитные материалы, полистиролы, цветной металл, оргстекло, модельный пластик.
Тип направляющих
Линейные квадратного типа
Механизмы приводов
Косозубая передача шестерня-рейка (X, Y), Шарико-винтовая передача (Z)
Мощность шпинделя
5.5 кВт (HQD)
Частота вращения шпинделя
до 24000 об/мин
Скорость позиционирования
до 10 м/мин
Система управления (ЧПУ)
NC Studio, DSP RichAuto A11, A18, NK 105
Управляющий код
G code
Программное обеспечение
Программное обеспечение
Type3
Дополнительная информация
Комплект поставки
Станок TS 6090 M – механическая часть, Шпиндель мощностью 5.5 кВт с водяным охлаждением, Электронный датчик измерения длины инструмента и высоты заготовки, Шкаф электронного управления, Водяной насос для подачи СОЖ, Комплект соединительных кабелей :Data Cable, Power Cable, etc, Программное обеспечение: NC-studio, Цанги, ЗИП
Электропитание
380V/220V
Габаритные и вес
Габариты товара
1850х1650х1800 мм
Габариты упаковки
2000х1900х2100 мм
Вес нетто
600 кг
Вес брутто
680 кг
