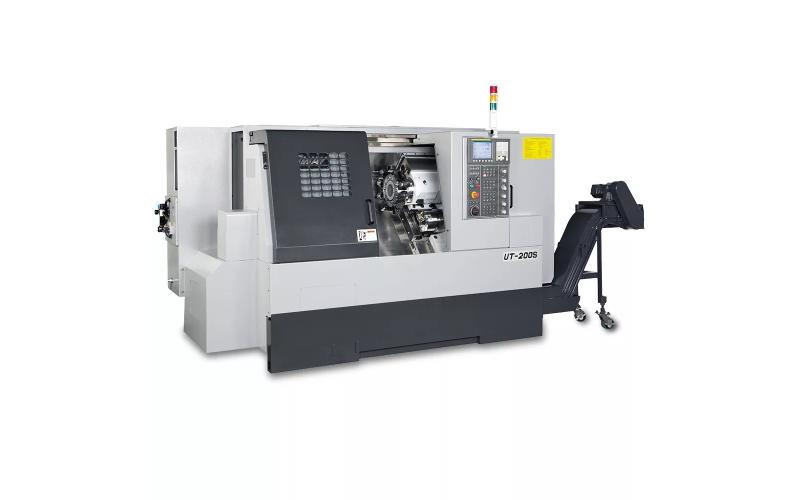

Токарный станок UT-200S. Обладая всеми преимуществами базовой модели UT-200, дооснащен противошпинделем, обеспечивающим скорость обработки материала на оборудовании.
Технические характеристики
ОСНОВНЫЕ РАЗМЕРЫ ОБРАБОТКИ
Максимальный устанавливаемый Ø до кожуха Z-оси, мм
522
Максимальный устанавливаемый Ø до кожуха X-оси, мм
318
Максимальный обрабатываемый Ø (основной шпиндель), мм
260
Максимальный обрабатываемый Ø (противошпиндель), мм
260
Максимальная длина, мм
495
ОСНОВНОЙ ШПИНДЕЛЬ
Фланец шпинделя (опция)
A2-6
Внутренний Ø подшипника шпинделя (опция)
100 (110)
Ø патрона (опция), дюйм
8″
Отверстие в шпинделе (опция), мм
62 (76)
Частота вращения шпинделя (опция), об/мин
4500 (4000)
Мощность шпинделя (пост./30 мин), кВт
11/15
Ø прутка (опция), мм
52 (65)
ПРОТИВОШПИНДЕЛЬ
Фланец шпинделя (опция)
A2-5
Ø патрона (опция), дюйм
6″
Отверстие в шпинделе (опция), мм
56
Частота вращения шпинделя (опция), об/мин
6000
Мощность шпинделя (пост./30 мин), кВт
5,5/7,5
Ø прутка (опция), мм
45
ПЕРЕМЕЩЕНИЯ
Z-ось, мм
600
X-ось, мм
220
B-ось, мм
625
ПОДАЧИ
Скорость холостого хода Z-оси, м/мин
20
Скорость холостого хода Х-оси, м/мин
20
Скорость холостого хода B-оси, м/мин
20
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип
гидравлический
Количество инструмента (опция)
8 (10,12, VDI30)
Сечение державки (опция), мм
25×25 (20×20)
Сечение осевого инструмента, мм
32
ОБЩИЕ ДАННЫЕ
Размеры в плане, м
2,9×1,6
Высота, м
1,7
Вес, кг
4000
ОСНОВНЫЕ ПАРАМЕТРЫ
Наличие ЧПУ
да
Мощность шпинделя, кВт
11/15
ОСНОВНЫЕ РАЗМЕРЫ ОБРАБОТКИ
Максимальный обрабатываемый диаметр, мм
260
Максимальная обрабатываемая длина, мм
495
Макс. Ø обработки, мм
260
Макс. длина обработки, мм
495
Макс. Ø прутка, мм
52
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
трехкулачковый патрон Strong с гидроцилиндром;
противошпиндель
система ЧПУ FANUC Oi-TC;
монитор цветной 8.4″ LCD;
интерфейс RS-232;
револьверная головка с гидравлическим приводом;
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
кондиционер для электрошкафа;
гидравлическая станция;
система подачи СОЖ (4-bar);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнализация режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc
ОПЦИОНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ
замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
приводная револьверная головка VDI-30 + C-ось;
устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
автоматическая дверь;
трансформатор;
интерфейс для загрузочного устройства DH-65;
загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
деталеуловитель;
конвейер для готовых деталей;
кондиционер для электрического шкафа;
отделитель масляного тумана;
отделитель масла от СОЖ
