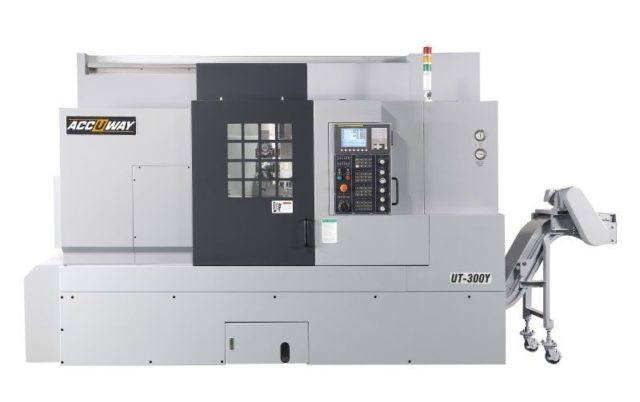

Токарные станки с ЧПУ Accuway UT-300Y – это оснащенные ЧПУ высокоточные токарные станки, позволяющие решать самые разнообразные задачи в области металлообработки: изготовление и обработка деталей в форме тел вращения, нарезание резьбы, обработка торцов, точение внутренних и наружных поверхностей, сверление отверстий и др.
Cтанина токарного станка UT-300Y – жесткая и компактная с углом наклона 45°, изготовлена из модифицированного чугуна (Meehanite). Обеспечивает отличную жёсткость конструкции при максимальных режимах работы.
Главный шпиндель имеет присоединительный фланец А2-8.Вращается на двух группах прецизионных подшипников. Контршпиндеь имеет присоединительный фланец А2-5.
В базовом исполнении станок укомплектован встроенным гидроцилиндром и 3-кулачковым гидравлическим патроном Ø250мм на главном шпинделе, 12-и позиционной сервоприводной револьверной головой с приводным инструментом, осью C и осью Y, которые значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое и внеосевое сверление и растачивание, нарезание резьбы и другие операции.
Особенности конструкции:
цельнолитая наклонная станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
Шпиндель собственно разработки. Высокоточный шпиндель с ременным приводом имеет специальную теплоотводящую конструкцию и позволяет использовать всю доступную мощность и момент на всех режимах резания.
жесткость шпинделя обеспечивается коническими двухрядными роликовыми и радиально-упорными подшипниками;
Высокая точность. Каждый шпиндель собирается, вместе с передней бабкой и подшипниками, в условиях с контролируемой температурой при помощи высокоточных монтажных приспособлений. После сборки каждый такой узел подвергается целому спектру испытаний на точность.
шпиндель и противошпиндель имеют функцию позиционирования с точностью 0,005 град;
точная синхронизация вращения шпинделя и противошпинделя позволяет выполнить передачу детали для ее обработки с двух сторон без остановки вращения.
Инструментальная револьверная голова собственной разработки.
высокоточные ШВП класса точности С3 со сдвоенной гайкойгарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках;
большое отверстие в шпинделе — 75/90мм;
высокая мощность привода шпинделя — 15кВт постоянно, 18,5 кВт — 30 мин.
ось «С» и фрезерная функция значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое и внеосевое сверление и растачивание, нарезание резьбы и другие операции
ось «Y» с перемещением +/-50мм позволяет выполнять резьбофрезерование, полнообъемное фрезерование поверхностей и другие технологические операции.
все элементы электрического шкафа отвечают европейским нормама CE.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Технические характеристики
Ед. изм
UT-300Y
Система ЧПУ
FANUC Oi-T
Максимальный диаметр заготовки, устанавливаемый над станиной
мм
910
Максимальный диаметр детали над суппортом
мм
720
Максимальный обрабатываемый диаметр
мм
490
Максимальная обрабатываемая длина
мм
560
Угол наклона станины
градусы
30
Перемещения суппорта по оси X
мм
275
Перемещения суппорта по оси Z
мм
750
Перемещения суппорта по оси Y
мм
±50
Скорость холостого хода Х-оси
м/мин
20
Скорость холостого хода Z-оси
м/мин
20
Скорость холостого хода Y-оси
м/мин
10
Шпиндель
Фланец шпинделя
ASA
A2-8
Диаметр патрона
мм
250
Диаметр отверстия в шпинделе
мм
—
Частота вращения шпинделя
об/мин
3500
Максимальный диаметр прутка
мм
75
Инструментальный магазин
Тип привода
сервопривод
Тип крепления
BMT
Количество инструментальных позиций
шт.
12
Сечение державки резца
мм
25х25
Максимальный диаметр хвостовика круглого сечения
мм
40
Частота вращения приводного инструмента
об/мин
4000
Задняя бабка(программируемая)
Перемещение задней бабки
мм
545
Ход пиноли (гидравлический)
мм
120
Диаметр
мм
85
Конус пиноли
МТ5
Мощностные характеристики
Мощность двигателя шпинделя
кВт
15/18.5
Мощность двигателя приводного инструмента
кВт
4,5
Габариты
Размеры станка (Д/Ш/В)
мм
3500×2100×2400
Вес
кг
6500
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
трехкулачковый гидравлический патрон Ø250мм, главный шпиндель;
система ЧПУ FANUC 0i-T;
монитор цветной 8.4″ LCD+ manual guide i;
интерфейс RS-232;
Количество регистрируемых программ ЧПУ: 400 шт.;
Память 512 Кб;
12-и позиционная револьверная головка с сервоприводом+ ось C;
теплообменник электрошкафа;
гидравлическая станция;
система подачи СОЖ (4 бар);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнальная лампа режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc.
1 год гарантии на станок;
2 года гарантии на систему ЧПУ Fanuc.
