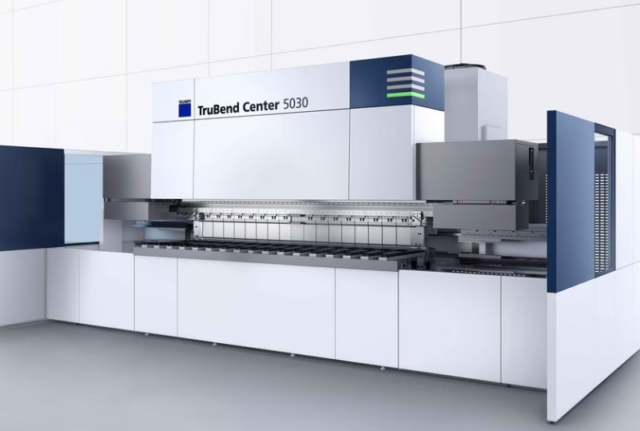

Полуавтоматический поворотно-гибочный станок. TruBend Center 5030 — эталонный станок для гибки поворотом с высокой универсальностью в применении. Обеспечьте с полуавтоматическим TruBend Center 5030 самый широкий ассортимент производимых деталей для этого вида станков. Вы сможете быстро и без проблем обрабатывать даже сложные заготовки, выходящие далеко за границы классического ассортимента для поворотно-гибочных станков. На обрабатывающем центре можно изготавливать детали для самых разных отраслей и сфер применения — от филигранных профилей до поддонов большого размера.
Две оси и бесконечное число возможностей
2-осевой манипулятор деталей позиционирует лист и позволяет выполнять гибку кромки в обе стороны.
Программирование в два счета
Простое программирование в автономном режиме с помощью функции TecZone Fold.
Точные углы
Высокое качество готовых деталей, начиная с первой, — благодаря системе ACB Laser.
Автоматическая смена инструмента
Интегрированное устройство смены инструмента ToolMaster Bend автоматически оснащает станок подходящими прижимными инструментами.
Все схвачено!
Различные системы захватов обеспечивают надежное удерживание деталей.
On-Demand Servo Drive
Сервопривод On Demand Servo Drive работает быстро, с высокой энергоэффективностью и тихо.
Особенности:
Клиновой привод. Просто, как все гениальное — благодаря контурному управлению инновационный клиновой привод станка TruBend Center обеспечивает высочайшую точность. Взаимодействие двух осей гарантирует оптимальный путь перемещения и щадящую обработку поверхности детали. Кроме того, благодаря особому типу конструкции привода TruBend Center особенно надежен при эксплуатации в промышленных условиях.
Интегрированное устройство смены инструмента. Интегрированное устройство смены инструмента ToolMaster Bend автоматически оснащает станок подходящими прижимными инструментами. Кроме того, он освобождает персонал от выполнения множества операций. Он предотвращает ошибки при переоснащении, сокращает время переоснащения и обеспечивает рентабельность при изготовлении деталей в единственном экземпляре.
2-осевой манипулятор деталей. 2-осевой манипулятор деталей автоматически позиционирует лист для всех операций по гибке на каждую кромку детали. С помощью дополнительной вертикальной оси можно фиксировать детали в различных позициях. Благодаря вертикальной оси надежность технологического процесса гарантирована даже при выгрузке деталей с кромками, загнутыми в другую сторону. Это повышает уровень универсальности предприятия и позволяет изготавливать узкие профили и компоненты с несколькими загибами или выполнять пластическое формообразование и вырезы с высокой степенью надежности технологического процесса.
Система задних упоров. Продуманный задний упор обеспечивает надежное позиционирование деталей. Затем прижимы фиксируют листовую заготовку, и упорные пальцы возвращаются в стояночное положение.
ACB Laser. ACB Laser представляет собой бесконтактную оптическую систему для коррекции угла гибки: лазер проецирует линию на лист, а камера затем определяет угол.
Различные модули захватов. Вакуумный модуль с тремя поверхностями позиционирует лист при помощи присосок, расположенных на торцевой, верхней и нижней стороне. Если не имеется достаточной площади, которую можно удерживать присосками, захват осуществляют так называемые магнитные или цанговые модули.
Магнитный/цанговый модуль. Если деталь не имеет достаточно поверхностей, которые можно удерживать присосками, позиционирование листа осуществляют другие системы захватов. Так называемые магнитные или цанговые модули используются для этих — как правило, небольших — деталей.
Быстрое составление программ. Открыть программу гибки можно в считанные секунды, при помощи сканера двухмерных кодов или сканера Bluetooth. Сканер двухмерных кодов соединен со станком, считывает штрихкод или Data Matrix Code с бумаги и автоматически загружает программу; сканер Bluetooth способен считывать информацию даже с металлического листа.
Дополнительный экран. Программируйте параллельно основному машинному времени и избавьтесь от бумаги на производстве: на дополнительном экране системы управления станком помимо шаблонов и чертежей, необходимых для программирования и производства, отображается и другая информация. Таким образом вы можете одновременно программировать и изготавливать детали непосредственно у управляемого станка.
Привод On Demand Servo Drive. Сервопривод On Demand Servo Drive снабжает станок TruBend необходимым количеством энергии. Он работает только в процессе гибки; в другое время гидросистема находится в состоянии останова и не потребляет энергию. Если балке пресса необходимо преодолеть большую глубину погружения пуансона, то он помогает ей, увеличивая рабочую скорость. Привод работает экономично, быстро и очень тихо.
Технические характеристики:
TruBend Center 5030
МАКС. ДЛИНА ГИБКИ
3123 мм
МИН. ДЛИНА ГИБКИ
80 мм
МАКС. ВЫСОТА ЯЩИКА
220 мм
Видеообзор модели:
