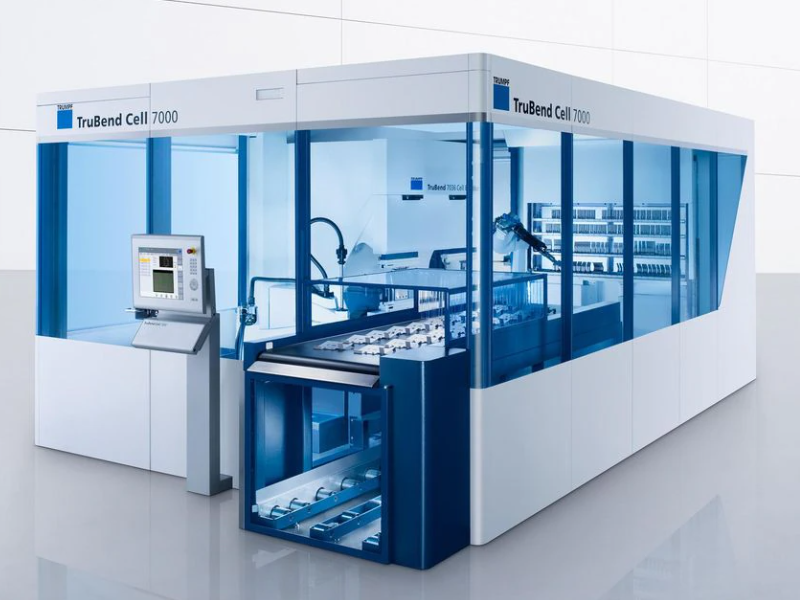

Гибочный станок Trumpf TruBend Cell 7000

TruBend Cell 7000 представляет собой компактную систему для высокоскоростной и экономичной гибки мелких деталей.

Ускорение производства
Благодаря задним упорам и динамической концепции привода TruBend Cell 7000 является самым быстрым в мире гибочным комплексом для мелких деталей.

Специалист по мелочам
Повысьте эффективность производства мелких деталей форматом 500 x 380 мм.

Автоматическое производство
Транспортная система предоставляет гибкие возможности для складывания готовых деталей.

Точные углы
Высокое качество готовых деталей, начиная с первой, — благодаря системе ACB.

Простая смена инструмента
Устройство ToolMaster Bend выполняет оснащение автоматически.

Оптимизация потока материалов
Устройство LoadMaster Bend быстро и безопасно выполняет загрузку параллельно основному машинному времени.

Особенности:

Зажим инструмента. Раздельный зажим инструмента обеспечивает оптимальное использование захватов и позволяет отказаться от перехватывания, что экономит время.
Точная передача на BendMaster. Встроенный датчик листа устройства LoadMaster Bend выполняет оптическое измерение листовых заготовок и обеспечивает их передачу на BendMaster с точным позиционированием.
LoadMaster Bend. Устройство LoadMaster Bend выполняет загрузку листогибочного пресса листовыми заготовками параллельно основному машинному времени. Встроенный датчик листа обеспечивает их передачу на BendMaster с точным позиционированием.
ToolMaster Bend. Облегчает процесс смены инструмента: ToolMaster Bend автоматически оснащает станок подходящими инструментами.
Транспортная система. Транспортная система укладывает готовые детали в ящики или выгружает их на транспортер для палет.
Консоль смены захватов с секцией очистки инструментов. Смена захватов системы BendMaster выполняется автоматически. Секция очистки выполняет автоматическую очистку инструментов.
Система измерения углов ACB. Благодаря проверенной системе измерения углов ACB вы добьетесь неизменной точности углов — без ручного вмешательства.
Система измерения углов ACB Wireless. Система ACB Wireless обеспечит оптимальное построение углов, особенно при коротких плечах изгиба, на зеркальных поверхностях или внутренних пластинах. Удобная система при необходимости автоматически корректирует угол, при этом связь между инструментом и системой управления осуществляется беспроводным способом.

Технические характеристики:

СТАНОК

TruBend Cell 7036

УСИЛИЕ ПРЕССОВАНИЯ

360 кН

СВОБОДНЫЙ ПРОХОД СТАНИНЫ

1530 мм

ПОЛЕЗНАЯ МОНТАЖНАЯ ВЫСОТА

300 мм

ВЫЛЕТ

515 мм

СКОРОСТИ

УСКОРЕННЫЙ ХОД ОСИ Y

220 мм/с

MAX. Y-ARBEITSGANG

50 мм/с

BENDMASTER (15)

МАКС. ГРУЗОПОДЪЕМНОСТЬ

15 кг

МАКС. МАССА ДЕТАЛИ

1,5 кг

МАКС. МАССА ДЕТАЛИ ПРИ ОГРАНИЧЕННОЙ СКОРОСТИ

3 кг

МАКС. РАЗМЕР ДЕТАЛИ

500 мм x 380 мм

МИН. ТОЛЩИНА ЛИСТА

0,7 мм

МАКС. ТОЛЩИНА ЛИСТА

6 мм

РАЗМЕРЫ И ВЕС

ВЕС BENDMASTER

114 кг

ВЕС ОСНОВНОГО СТАНКА

4200 кг

СТАНОК TRUBEND

5500 мм x 3870 мм x 2630 мм
