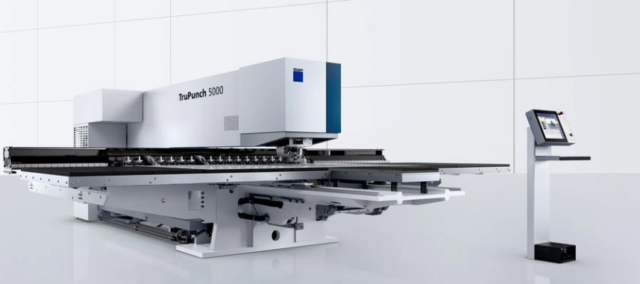

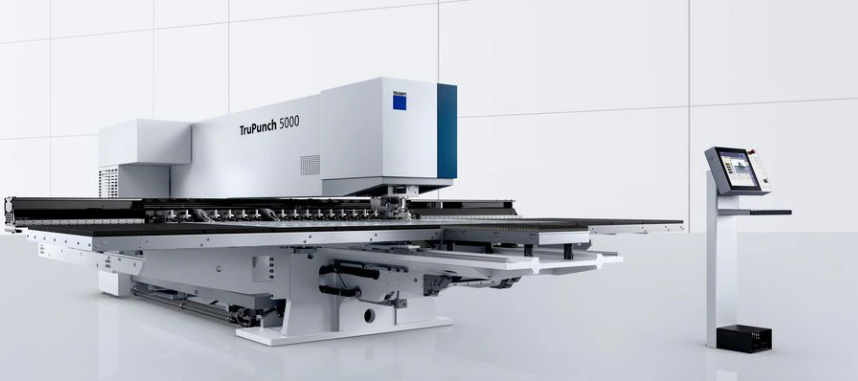

Станок TruPunch 5000 задает новые масштабы в вопросах производительности, надежности технологического процесса и универсальности. Беззазорные приводы позволяют добиться максимального осевого ускорения и большой скорости вращения оси C, что гарантирует очень быструю накатку резьбы, а также высокопроизводительную обработку сложных контуров. Мощный гидравлический привод обеспечивает вырубку со скоростью до 1 600 ходов в минуту, а при маркировке — 2 800 ходов в минуту. Интеллектуальные компоненты автоматизации, а также функции Smart Functions повышают производительность и надежность технологического процесса.
1600 ходов/мин
Быстрая вырубка и маркировка со скоростью 2800 ходов/мин: станок TruPunch 5000 задает стандарты производительности.
Высочайшее качество деталей
Активная матрица позволяет получать детали с минимумом царапин.
Повышение производительности благодаря автоматизации
От обращения с материалом до автоматизации инструментов — этот станок может все.
Быстрая замена инструмента
Функция ToolMaster Linear, способная использовать до 90 инструментов, гарантирует быструю замену инструментов.
Щадящая обработка
Отводимые прихваты обеспечивают максимальное качество и точность изготовления деталей.
Особенности:
1. Оснащение стола
Для бережного обращения с материалом на выбор предлагаются шариковые или щеточные столы.
2. Активная матрица
Опускающаяся матрица позволяет выполнять вырубку и штамповку без царапин и предотвращает опасность зацепления.
3. Интегрированная выверка
В ходе вырубки листов на заготовку передаются напряжения сжатия и растяжения, которые могут стать причиной деформации листа. Функция станка «Интегрированная выверка» и соответствующий инструмент позволяют корректировать неровности непосредственно в процессе вырубки.
4. Цилиндр прижима при перехвате листа
Цилиндр прижима при перехвате листа прижимает лист, когда прихваты открываются для перехвата.
5. Отводимые прихваты
Эффективная работа с отводимыми прихватами: выполнение обработки даже в мертвой зоне прихватов.
6. Обработка без отходов в виде полос
Компания TRUMPF является первым производителем, поставляющим вырубные станки для обработки без отходов в виде полос. Это инновационное решение экономит материал и повышает надежность технологических процессов.
7. Smart Load
Функция Smart Punch Monitoring проверяет перед заменой инструмента, действительно ли в листе было вырублено отверстие. Это позволяет станку своевременно распознавать поломку штампа и направлять эту информацию оператору.
8. Blechformaterkennung
Если готовая деталь, против ожидания, не выпадает через крышку для удаления деталей, это распознается сенсором. Неисправность можно быстро устранить.
9. Smart Unload
Smart Load оказывает поддержку при выравнивании листа на станке. Сенсор прихватов распознает некорректный захват листа. В этом случае стол станка перемещается вместе с листовой заготовкой.
10.Цифровое подключение и интеграция для умных решений
Интеграция нескольких станков TRUMPF в программное окружение предприятия не вызывает никаких проблем. Мы предоставляем подходящие решения для любых комбинаций, будь то интеграция в Oseon или подключение к инструментам мониторинга и анализа. Также возможно подключение к системам программного обеспечения сторонних производителей к нашим интерфейсам на основании стандарта OPC UA.
11. Сферический инструмент для снятия заусенцев
Удаляйте заусенцы с деталей различной геометрии прямо на станке. Ваше преимущество: отличное удаление заусенцев с заготовок за короткое время.
12. Инструмент для обработки полостей типоразмера 5 (активная матрица)
Инструмент для обработки полостей типоразмера 5 для активной матрицы благодаря специальной конструкции позволяет выполнять пластическое формообразование одного размера, что раньше было невозможно. Всего за один ход возможно формообразование деталей диаметром 55 мм и высотой 10 мм.
13. Инструмент для маркировки снизу
Экономьте время, выполняя маркировку снизу прямо на станке. Так как пластиковые шариковые ролики пуансона бережно придерживают лист, то на нем не остается отпечатков и царапин.
14. Обзор вырубных инструментов
Компания TRUMPF предлагает на рынке самый широкий в мире ассортимент вырубных инструментов. Для каждого варианта вырубки и пластического формообразования найдется подходящее решение.
Технические характеристики:
РАЗМЕРЫ
TruPunch 5000 Großformat
TruPunch 5000 Mittelformat
ШИРИНА
7610 мм 1
6540 мм 1
ГЛУБИНА
8171 мм 1
7395 мм 1
ВЫСОТА
2072 мм 1
2072 мм 1
МАКС. ПОСЛЕДОВАТЕЛЬНОСТЬ ХОДОВ
ВЫРУБКА (E = 1 ММ)
1350 1/мин
1600 1/мин
МАРКИРОВКА
3000 1/мин
3000 1/мин
РАБОЧАЯ ЗОНА
РЕЖИМ ВЫРУБКИ, ОСЬ X
3050 мм
2500 мм
РЕЖИМ ВЫРУБКИ, ОСЬ Y
1550 мм
1250 мм
МАКС. ТОЛЩИНА ЛИСТА
8,0 мм
8 мм
МАКС. ВЕС ЗАГОТОВКИ
280 кг
200 кг
МАКС. УСИЛИЕ ВЫРУБКИ
220 кН
220 кН
ИНСТРУМЕНТЫ
ВРЕМЯ ЗАМЕНЫ ИНСТРУМЕНТА MULTITOOL
0,3 с
0,3 с
КОЛ-ВО ИНСТРУМЕНТОВ/ПРИХВАТОВ
21 шт. / 4 шт.
18 шт. / 3 шт.
УДАЛЕНИЕ ДЕТАЛЕЙ
МАКС. РАЗМЕР ДЕТАЛИ, КРЫШКА ДЛЯ УДАЛЕНИЯ ДЕТАЛЕЙ ПРИ ВЫРУБКЕ
500 мм x 500 мм
500 мм x 500 мм
МАКС. РАЗМЕР ДЕТАЛИ ДЛЯ НЕПОДВИЖНОГО ЛОТКА ПРИ ВЫРУБКЕ (С ПЕРЕДВИЖНЫМ СТОЛОМ)
80 мм x 50 мм
80 мм x 50 мм
ДАННЫЕ РАСХОДА
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ С АКТИВНОЙ АВТОМАТИКОЙ ОТКЛЮЧЕНИЯ
0,5 кВт
0,5 кВт
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА
9,5 кВт
9,5 кВт
