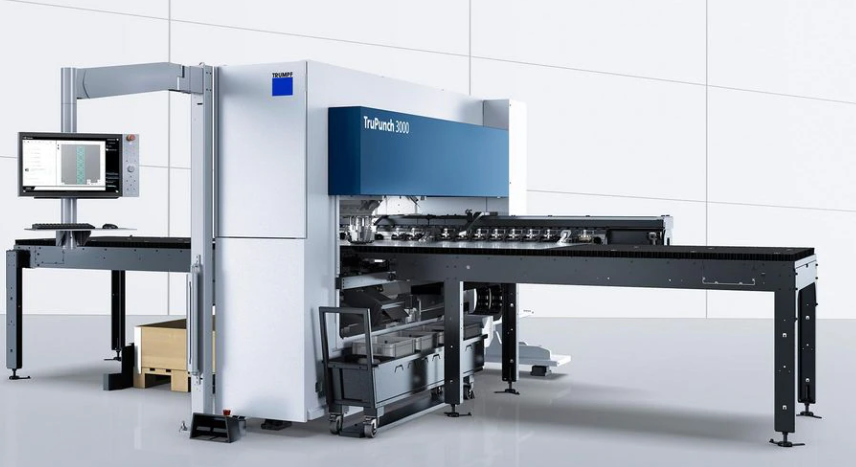

Если вы ищете производительное и в то же время экономичное решение для вырубки, выбирайте компактный станок TruPunch 3000 — комплексную систему для разнообразных видов обработки деталей. Превосходное качество деталей достигается за счет опускаемой матрицы, кроме того, станок легко управляется системой Touchpoint HMI.
Один станок, множество возможностей
Станок TruPunch позволяет выполнять вырубку, пластическое формообразование, чеканку, маркировку, гравирование, нарезать резьбу и удалять заусенцы.
Качественные результаты
Опускающаяся матрица позволяет выполнять вырубку без царапин.
Продуманное управление деталями, автоматическая загрузка и разгрузка
Решения для выгрузки и сортировки позволяют обрабатывать как мелкие, так и крупные детали. Станок SheetMaster Compact производит загрузку и разгрузку, а SortMaster Compact — сортировку готовых деталей.
Компактный, динамичный и энергосберегающий
С динамичным приводом Delta Drive вам потребуется менее 30 м² площади установки и значительно меньше энергии, чем с гидравлическим приводом.
Инструменты TRUMPF
TRUMPF поставляет вырубные инструменты высочайшего качества, например для накатки резьбы или создания изгибов в деталях.
Простое управление
Меньше рабочих операций, проще программирование — интерфейс Touchpoint HMI значительно упрощает работу со станком.
Особенности:
1. Delta Drive: «летающая» вырубная головка и энергосберегающий привод
Компактный, динамичный и ресурсосберегающий запатентованный привод Delta Drive позволяет отказаться от перемещений листа и укладочного стола по оси Y, впервые обеспечив приближение и удаление вырубной головки, которая «летает» над листом металла. Кроме того, электрический привод вырубки экономит значительно больше энергии по сравнению с вырубными лазерными станками с гидравлическим приводом.
2. Опускающаяся матрица
Опускающаяся матрица позволяет выполнять вырубку и пластическое формообразование с минимумом царапин и предотвращает опасность зацепления.
3. Интегрированная выверка
В ходе вырубки листов заготовке передаются напряжения сжатия и растяжения, которые могут стать причиной деформации листа. Функция станка «Интегрированная выверка» и соответствующий инструмент позволяют корректировать неровности непосредственно в процессе вырубки.
4. Оснащение стола
Для бережного обращения с материалом на выбор предлагаются шариковые или щеточные столы.
5. Touchpoint HMI
Программирование штампованных деталей не обязательно должно быть сложным: благодаря новому интерфейсу TRUMPF Touchpoint HMI управлять станком так же легко, как обычным планшетом или смартфоном. На изготовление детали уходит значительно меньше времени, и даже новички быстро освоятся с программным обеспечением.
6. Большая крышка для удаления деталей
Большая крышка для удаления деталей позволяет выгружать детали форматом до 400 мм x 600 мм. Сенсор на крышке для удаления деталей распознает, не остались ли детали в отходах. Выгружайте детали, изготовленные методом вырубки и лазерной резки, в контейнеры, на палеты европейского стандарта или на ленточные транспортеры.
7. Функция сортировки
Детали размером до 180 мм x 180 мм ваш станок сортирует автоматически. Через лоток готовые детали попадают в промежуточный накопитель. Под станком расположены до четырех ящиков для различных деталей. Промежуточный накопитель подъезжает к нужному ящику и выгружает в него детали.
8. Ленточные транспортеры для деталей
Детали, выгружаемые через большие крышки для удаления деталей, можно перемещать в ящики с помощью ленточных транспортеров.
9. Smart Punch Monitoring
Перед заменой инструмента эта функция проверяет, действительно ли в листе было выполнено отверстие методом вырубки. Это позволяет станку своевременно распознавать поломку штампа и направлять эту информацию оператору. Таким образом, функция Smart Punch Monitoring исключает возникновение брака, в особенности во время ночных смен и в выходные дни.
10. Транспортер для стружки
С помощью транспортера для стружки бобышки после вырубки автоматически перемещаются в контейнер.
11. Цифровое подключение и интеграция для умных решений
Интеграция нескольких станков TRUMPF в программное окружение предприятия не вызывает никаких проблем. Мы предоставляем подходящие решения для любых комбинаций, будь то интеграция в Oseon или подключение к инструментам мониторинга и анализа. Также возможно подключение к системам программного обеспечения сторонних производителей к нашим интерфейсам на основании стандарта OPC UA.
12. Delta Drive: экономичный привод позволяет вырубной головке летать
Компактный, динамичный и энергоэффективный запатентованный привод Delta Drive позволяет отказаться от перемещений листа и укладочного стола по оси Y, впервые обеспечив приближение и удаление вырубной головки, которая «летает» над листом металла. Кроме того, электрический привод вырубки экономит значительно больше энергии по сравнению с вырубными лазерными станками с гидравлическим приводом
Технические характеристики:
РАЗМЕРЫ
TruPunch 3000, средний формат
TruPunch 3000, большой формат
ШИРИНА
6282 мм
7644 мм
ГЛУБИНА
6548 мм
7666 мм
ВЫСОТА
2200 мм
2200 мм
МАКС. ПОСЛЕДОВАТЕЛЬНОСТЬ ХОДОВ
ВЫРУБКА (E = 1 ММ)
800 1/мин
690 1/мин
МАРКИРОВКА
1000 1/мин
1000 1/мин
РАБОЧАЯ ЗОНА
РЕЖИМ ВЫРУБКИ, ОСЬ X
2500 мм
3000 мм
РЕЖИМ ВЫРУБКИ, ОСЬ Y
1250 мм
1550 мм
МАКС. ТОЛЩИНА ЛИСТА
6,4 мм
6,4 мм
МАКС. ВЕС ЗАГОТОВКИ
150 кг
230 кг
МАКС. УСИЛИЕ ВЫРУБКИ
180 кН
180 кН
ИНСТРУМЕНТЫ
ВРЕМЯ ЗАМЕНЫ ИНСТРУМЕНТА MULTITOOL
0,5 с
0,5 с
КОЛ-ВО ИНСТРУМЕНТОВ/ПРИХВАТОВ
18 шт. / 2 шт.
21 шт. / 3 шт.
УДАЛЕНИЕ ДЕТАЛЕЙ
МАКС. РАЗМЕР ДЕТАЛИ, КРЫШКА ДЛЯ УДАЛЕНИЯ ДЕТАЛЕЙ ПРИ ВЫРУБКЕ
400 мм x 600 мм
400 мм x 600 мм
МАКС. РАЗМЕР ДЕТАЛИ ДЛЯ НЕПОДВИЖНОГО ЛОТКА ПРИ ВЫРУБКЕ (С ПЕРЕДВИЖНЫМ СТОЛОМ)
180 мм x 180 мм
180 мм x 180 мм
ДАННЫЕ РАСХОДА
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ С АКТИВНОЙ АВТОМАТИКОЙ ОТКЛЮЧЕНИЯ
0,5 кВт
0,5 кВт
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА
3,3 кВт
3,3 кВт
