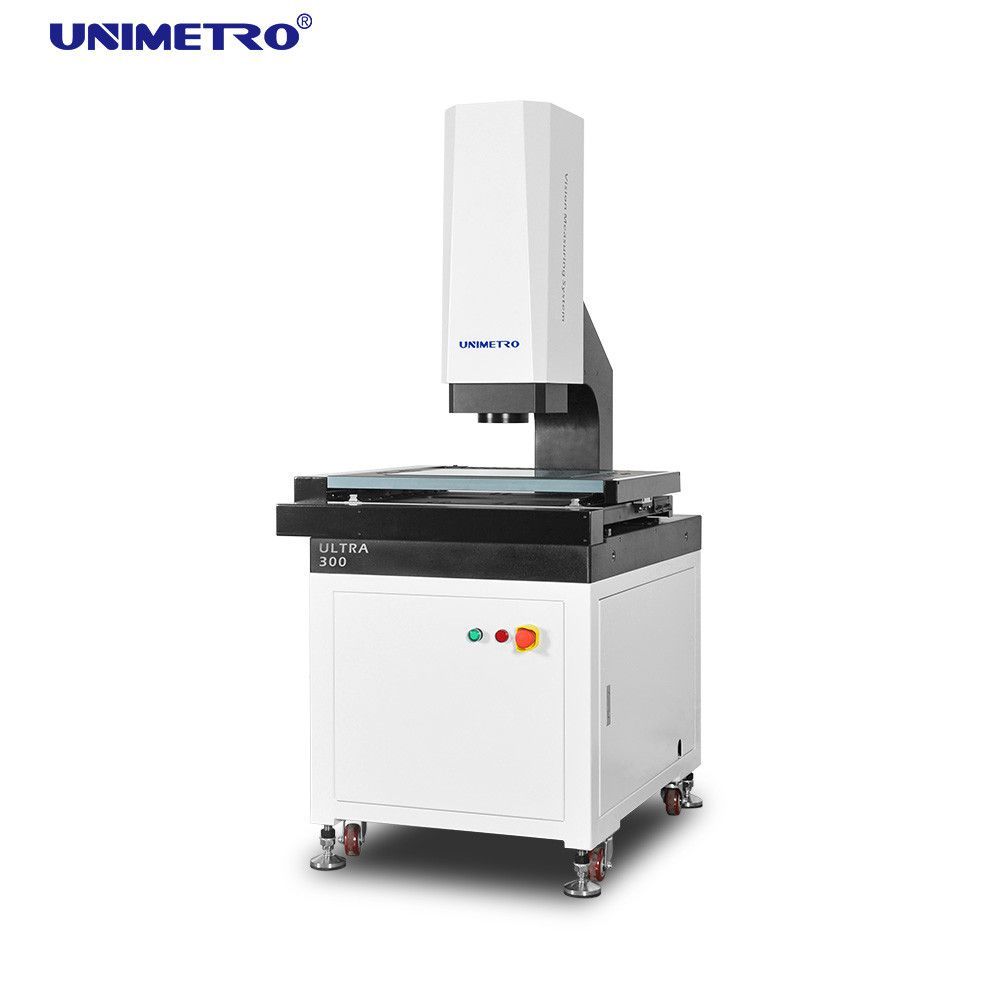

ВИМ Unimetro серии ULTRA

Серия ULTRA — это высокоточные полностью автоматические мультисенсорные видеоизмерительные машины консольного типа.
Измерительная машина оснащена системой автоматической фокусировки, автоматическим управлением подсветки и автоматическими приводами во всех измерительных осях для быстрого и точного измерения линейно-угловых размеров и допусков плоских и объемных деталей.
Серия ВИМ ULTRA представлена 4 моделями с измерительным диапазоном от 300×200 мм (XY) до 500х600 мм (XY).

Погрешность измерений для ВИМ серии ULTRA составляет ±2,5+L/200. В высокоточном исполнении ULTRA Plus погрешность составляет ±1,8+L/200.

КОНТРОЛЬ КАЧЕСТВА ДЕТАЛЕЙ

Основание и консоль изготовлены из черного гранита для обеспечения жесткости и стабильности машины
Рабочий стол машины выполнен из легкосплавного алюминия для минимизации кинематической ошибки и высокой скорости измерений
Поверхность рабочего стола имеет специальную обработку против царапин
Интегрированная система управления приводами, подсветкой, показаниями линейных энкодеров обеспечивает высочайшую производительность оборудования

КОНФИГУРАЦИЯ МАШИНЫ

Полностью автоматизированное управление (ЧПУ) по всем 3 осям XYZ и точное позиционирование
Высокоточные стеклянные линейный шкалы с разрешением 0,1 мкм минимизируют погрешность измерений
Цветная камера с высоким разрешением для идеальной детализации изображения и точных измерений
6.5x кратная оптика с автоматической фокусировкой, программируемым увеличением и быстрой пиксельной калибровкой
Программируемая 5-кольцевая 8-зонная светодиодная подсветка и контурная LED подсветка позволяют выполнять плавную регулировку яркости по 256 уровням

ЭФФЕКТИВНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ИЗМЕРЕНИЙ

С измерительным программным обеспечением RationalVue от разработчика External-Array мультисенсорные ВИМ с ЧПУ UNIMETRO ULTRA способны предложить мощный функционал для комбинированных измерений 2D и 3D деталей
Интуитивный и понятный интерфейс программы делает процесс измерения более простым и эффективным
Программа автоматического измерения может быть настроена на эффективное и быстрое выполнение измерения целой партии деталей за 1 установ.

РАСШИРЯЕМЫЙ ФУНКЦИОНАЛ И МОДЕРНИЗАЦИЯ

Для повышения эффективности измерений ВИМ может быть оснащена:

Контактным датчиком Renishaw MCP или Renishaw PH6 с модулем TP20 и магазином автоматической смены щупов.
Лазерным сканером
Датчиком белого света
Системой активной виброкомпенсации (пневмодемпферами)
Системой программируемой кольцевой цветной LED подсветки
Специальной модульной крепежной оснасткой для ВИМ FlexFix VMM Kit и другими опциями.

Технические характеристики:

Модель

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

Измерительный диапазон по осям X/Y, мм

300×200

400×300

500×400

600х500

Погрешность, мкм

±2.5+L/200; ±1.8+L/200 — в высокоточном исполнении ULTRA Plus

Габаритные размеры (Д*Ш*В), мм

1600х780х1700

1750х920х1700

1900x1080x1700

1050х1280х1700

Вес, кг

380

450

600

800

Измерительный диапазон по оси Z

200 мм (опционально до 400 мм)

Масштабные линейки в осях X/Y/Z

Стеклянные энкодеры с разрешением 0,1 мкм

Режим управления

Автоматизированное (ЧПУ), Ручное (джойстик), режим автоматического обнаружения

Погрешность

±2.5+L/200 мкм;
±1.8+L/200 мкм в высокоточном исполнении HE Plus

Повторяемость

2,5 мкм

Видеосистема: камера

Цветная CCD камера 2M высокого разрешения 1/3″

Видеосистема: поверхность

6,5x кратная оптика с автоматической фокусировкой;
оптическое увеличение: 0,7X-4,5X;
цифровое увеличение: 26X-172X

Система подсветки: контур

Параллельная контурная LED подсветка

Система подсветки: поверхность

Программируемая 5-кольцевая 8-зонная светодиодная подсветка, контурная LED подсветка, автоматическая интеллектуальная регулировка яркости по 256 уровням

Измерительное ПО

UNIMETRO 2D, Inspect 3D, RationalVue

Макс. нагрузка

25 кг

Питание

220V/50Hz/10A
