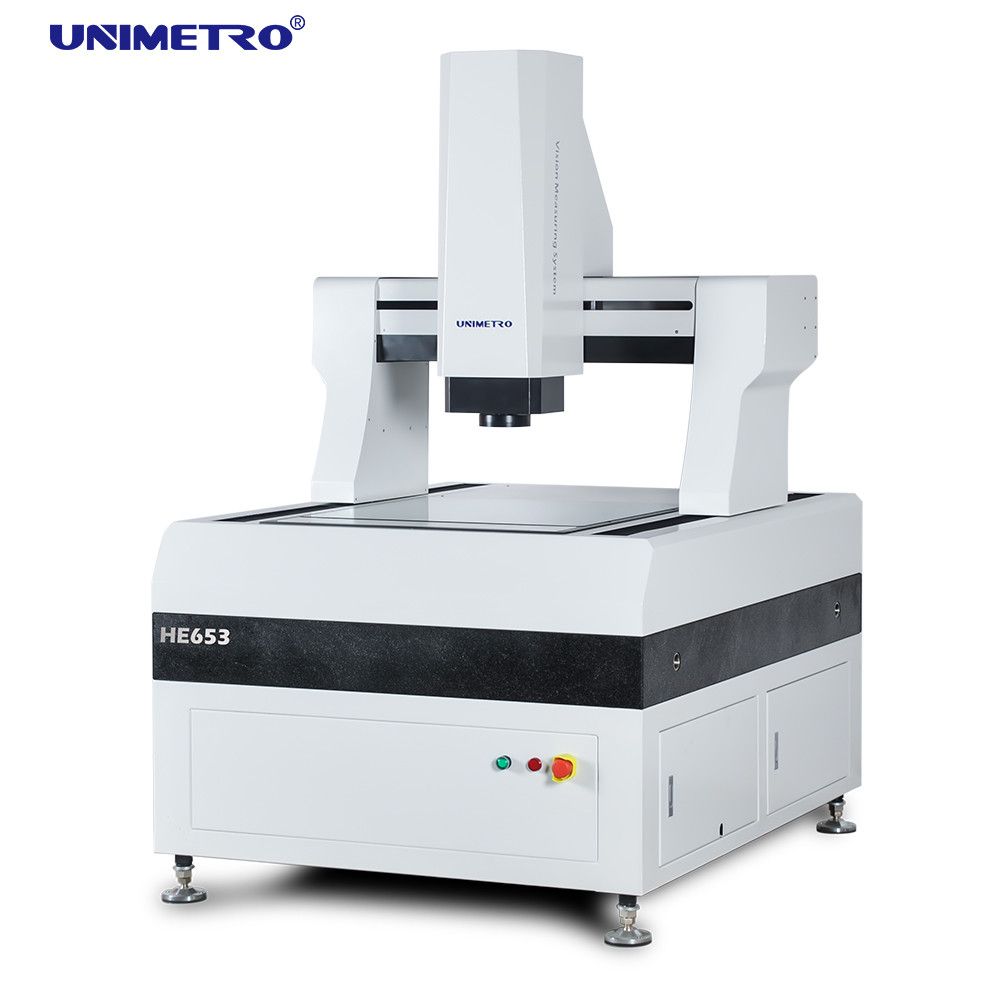

ВИМ Unimetro серии HE

Серия HE – высокоэффективные мультисенсорные ВИМ с ЧПУ портального типа специально разработанные для высокоточных и измерений крупногабаритных деталей.

Машины имеют жесткую портальную конструкцию с неподвижным измерительным столом, что позволяет надежно зафиксировать деталь в области измерений.
Основание ВИМ выполнено из гранита, что обеспечивает равномерное распределение нагрузки на стол и позволяет получить наиболее стабильные результаты измерений независимо от условий внешней среды. Гранит не подвержен деформациям, коррозии и имеет низкий коэффициент температурного расширения.
Мультисенсорные возможности: измерения оптическим методом в сочетании с контактными и бесконтактными лазерными и оптическими датчиками
Самый большой измерительный диапазон по XY до 1200х1800 мм.

Серия ВИМ HE представлена 6 моделями с измерительным диапазоном от 500х600 мм (XY) до 1200х1800 мм (XY).

Погрешность измерений для ВИМ серии HE составляет ±2,5+L/200. В высокоточном исполнении HE Plus погрешность составляет ±1,8+L/200.
СЕНСОРИКА ВИМ СЕРИИ HE

Высокоточные масштабные линейки Renishaw c разрешением 0,1 мкм и 0,5 мкм обеспечивают наименьшую погрешность измерительной системы
Цветная камера с высоким разрешением
6.5x кратная оптика с автоматической фокусировкой, программируемым увеличением и быстрой пиксельной калибровкой
Программируемая 5-кольцевая 8-зонная светодиодная подсветка, контурная LED подсветка, автоматическая интеллектуальная регулировка яркости по 256 уровням
Полностью автоматизированное управление по всем осям

РАСШИРЯЕМЫЙ ФУНКЦИОНАЛ И МОДЕРНИЗАЦИЯ

Для повышения эффективности измерений ВИМ может быть оснащена:

Контактным датчиком Renishaw MCP или Renishaw PH6 с модулем TP20 и магазином автоматической смены щупов.
Лазерным сканером
Датчиком белого света
Системой активной виброкомпенсации (пневмодемпферами)
Системой программируемой кольцевой цветной LED подсветки
Специальной модульной крепежной оснасткой для ВИМ FlexFix VMM Kit и другими опциями.

Технические характеристики:

Модель

HE 652

HE 862

HE 1080

HE 1210

HE 1512

HE 1812

Измерительный диапазон по осям X/Y, мм

500х600

3020

1510

±3,2+L/200

± 3,2+L/150

2720х4420х3780

Погрешность, мкм

±2.5+L/200; ±1.8+L/200 — в высокоточном исполнении HE Plus

Габаритные размеры (Д*Ш*В), мм

 1700х1180х1750

 1700х1280х1750

1900х1480х1750

 2100х1680х1750

 2500х1880х1750

 2700х1880х1750

Вес, кг

1500

1800

2900

3200

4400

4800

Измерительный диапазон по оси Z

200 мм (опционально до 400мм)

Масштабные линейки в осях X/Y/Z

RENISHAW. Разрешение 0,1 мкм

Направляющие

Прецизионная линейная направляющая, ШВП, двухканальная направляющая с двойным ползунком

Режим управления

Автоматизированное (ЧПУ), Ручное (джойстик), режим автоматического обнаружения

Погрешность

±2.5+L/200 мкм;
±1.8+L/200 мкм в высокоточном исполнении HE Plus

Повторяемость

2,5 мкм

Видеосистема: камера

Цветная CCD камера 2M высокого разрешения 1/3″

Видеосистема: поверхность

6,5x кратная оптика с автоматической фокусировкой;
оптическое увеличение: 0,7X-4,5X;
цифровое увеличение: 26X-172X

Система подсветки: контур

Параллельная контурная LED подсветка

Система подсветки: поверхность

Программируемая 5-кольцевая 8-зонная светодиодная подсветка, контурная LED подсветка, автоматическая интеллектуальная регулировка яркости по 256 уровням

Измерительное ПО

Inspect 3D, RationalVue

Макс. нагрузка

50 кг

Питание

220V/50Hz/10A
