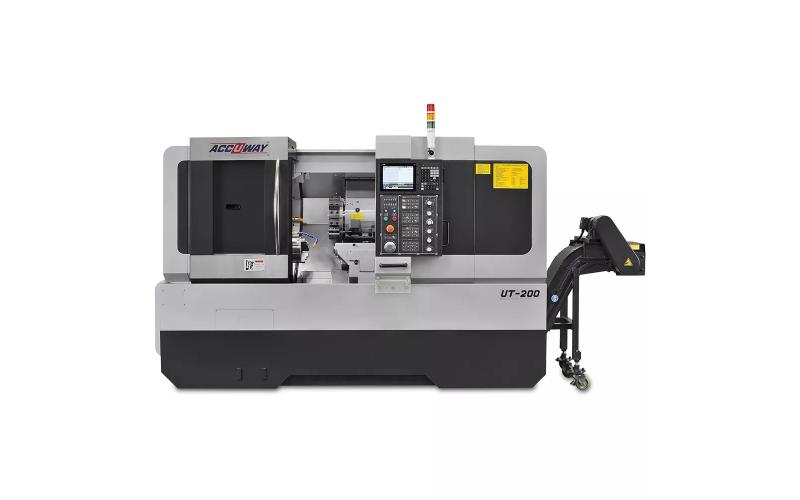

Горизонтальный токарный станок с ЧПУ ACCUWAY UT-200

Токарные станки с ЧПУ Accuway UT-200 – это оснащенные ЧПУ высокоточные токарные станки, позволяющие решать самые разнообразные задачи в области металлообработки: изготовление и обработка деталей в форме тел вращения, нарезание резьбы, обработка торцов, точение внутренних и наружных поверхностей, сверление отверстий и др.

Cтанина токарного станка Accuway UT-200 – жесткая и компактная с углом наклона 45°, изготовлена из модифицированного чугуна (Meehanite). Обеспечивает отличную жёсткость конструкции при максимальных режимах работы.

Главный шпиндель имеет присоединительный фланец А2-6 и позволяет использовать пруток Ø52 мм. Вращается на двух группах прецизионных подшипников.

В базовом исполнении укомплектован встроенным гидроцилиндром и 3-кулачковым гидравлическим патроном размером 200мм.

Технологические возможности оборудования могут быть расширены за счет комплектации станка.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

цельнолитая наклонная станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость;
Шпиндель собственно разработки. Высокоточный шпиндель с ременным приводом имеет специальную теплоотводящую конструкцию и позволяет использовать всю доступную мощность и момент на всех режимах резания.
жесткость шпинделя обеспечивается коническими двухрядными роликовыми и радиально-упорными подшипниками;
Высокая точность. Каждый шпиндель собирается, вместе с передней бабкой и подшипниками, в условиях с контролируемой температурой при помощи высокоточных монтажных приспособлений. После сборки каждый такой узел подвергается целому спектру испытаний на точность.
Инструментальная револьверная голова собственной разработки.
высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках;
мощность привода главного шпинделя – 11 кВт постоянно, 15 кВт — 30 мин;
направляющие скольжения коробчатого типа. Позволяют выполнять обработку со съемом припуска большой величины с высокой точностью и гарантировать долговременную стабильную работу станка. Жесткие шестигранные направляющие со специальным покрытием Turcite уменьшают трение и вибрацию. Такая конструкция направляющих не подвержена деформации даже при тяжелых скоростных режимах резания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Технические характеристики

Ед. изм

UT-200

Система ЧПУ

FANUC Oi-T

Максимальный диаметр заготовки, устанавливаемый над станиной

мм

505

Максимальный диаметр детали над суппортом

мм

318

Максимальный обрабатываемый диаметр

мм

350

Максимальная обрабатываемая длина

мм

570

Угол наклона станины

градусы

45

Перемещения суппорта по оси X

мм

220

Перемещения суппорта по оси Z

мм

600

Скорость холостого хода Х-оси

м/мин

20

Скорость холостого хода Z-оси

м/мин

20

Шпиндель

Фланец шпинделя

ASA

A2-6

Диаметр патрона

мм

200

Диаметр отверстия в шпинделе

мм

62

Частота вращения шпинделя

об/мин

4500

Максимальный диаметр прутка

мм

52

Инструментальный магазин

Тип привода

гидравлический

Тип крепления

BOT

Количество инструментальных позиций

шт.

8

Сечение державки резца

мм

25х25

Максимальный диаметр хвостовика круглого сечения

мм

32

Задняя бабка(программируемая)

Перемещение задней бабки

мм

545

Ход пиноли(гидравлический)

мм

80

Диаметр

мм

75

Конус пиноли

МТ4

Мощностные характеристики

Мощность двигателя шпинделя

кВт

11/15

Габариты

Размеры станка (Д/Ш/В)

мм

2900×1600×1900

Вес

кг

3600

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

трехкулачковый гидравлический патрон;
система ЧПУ FANUC 0i-T;
монитор цветной 8.4″ LCD+ manual guide i;
интерфейс RS-232;
Количество регистрируемых программ ЧПУ: 400 шт
Память 512 Кб;
8-и позиционная револьверная головка с гидравлическим приводом;
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
теплообменник электрошкафа;
гидравлическая станция;
система подачи СОЖ (4 бар);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнальная лампа режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc.

ОПЦИОНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ:

замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
приводная револьверная головка VDI-30 + C-ось;
устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
автоматическая дверь;
трансформатор;
интерфейс для загрузочного устройства DH-65;
загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
деталеуловитель;
конвейер для готовых деталей;
кондиционер для электрического шкафа;
отделитель масляного тумана;
отделитель масла от СОЖ
