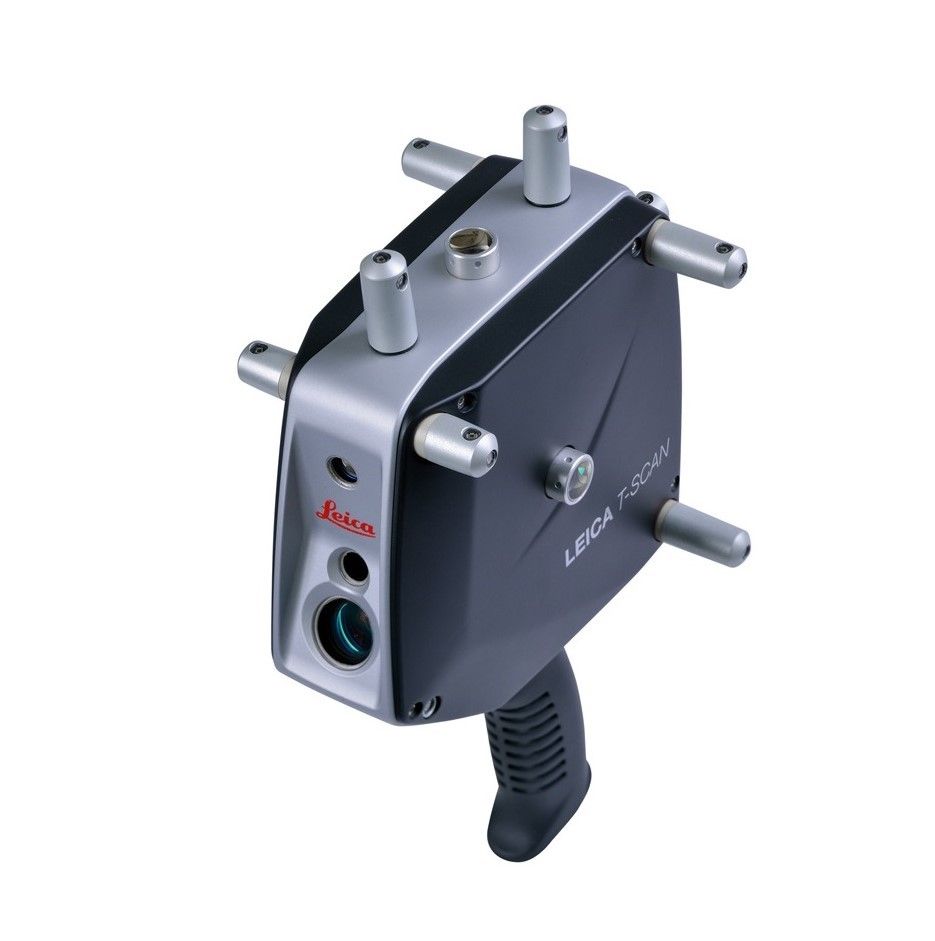

Высокопроизводительный 3D-сканер Leica T-Scan 5 и трекер Leica Absolute Tracker AT960, реализуя технологии сканирования следующего поколения, предлагают идеальное решение для оцифровки сотен миллионов высокоточных точек практически на любой поверхности, от матово-чёрных до блестящих, в том числе на углепластиках, без какой-либо специальной подготовки. Leica Absolute AT960 не имеют себе равных в скорости отслеживания и динамической точности в диапазоне измерения до 60 м (ø) с одной установки прибора. В течение почти десятилетия сканер Leica T-Scan 5 подтверждает свою надёжность и точность в наиболее сложной производственной среде. Система не восприимчива к внешним условиям освещения и предусматривает возможность совместного использования портативного высокоточного датчика Leica T-Probe для контактного измерения элементов – действительно гибкое решение «всё в одном».
Высочайшая плотность точек
Распознавание мельчайших деталей и немедленное предоставление результатов сканирования – основные преимущества Leica T-Scan 5 с новой функцией высокой плотности точек. Более высокая скорость строчной развёртки и сканирования обеспечивает идеальное распознавание элемента и быстродействующее сканирование требуемого уровня качества. За счёт сканирования со скоростью до 160 линий в секунду или до 210 000 точек в секунду (частота регистрации 210 кГц) Leica T-Scan 5 считается более чем в 15 раз быстрее более ранних моделей.
Сверхвысокий динамический диапазон
Leica T-Scan 5 способен автоматически распознавать малейшие различия в типе поверхности или цвете. Это позволяет оператору всё свое внимание уделять детали, а не изменению настроек для сканирования разных типов поверхностей.
Широкие возможности применения
Практически удвоенное расстояние до объекта и расширенная линия развёртки обеспечивают более высокую эффективность регистрации данных, особенно для сложно достижимых зон, с меньшими усилиями. Обеспечена возможность охвата скрытых элементов и глубоких впадин на поверхности, по сравнению с более ранними моделями. Функции обратной связи с пользователем посредством двухцветного направляющего луча и акустической обратной связи предлагают более надёжный сбор данных и превосходное взаимодействие с пользователем.
Система, оптимизированная для автоматизации
Более высокая скорость регистрации данных, новая конструкция кабеля и улучшенная эксплуатационная надёжность сканера Leica T-Scan 5 позволяют максимально эффективно организовывать производственные процессы, требующие больших затрат времени. Эта система спроектирована для использования всех преимуществ динамических характеристик лазерного трекера и повышенного быстродействия робототехники в полностью автоматизированных установках.
Простота в самом лучшем смысле
Отсутствие необходимости в подготовке объекта делает Leica T-Scan 5 простым в установке и эксплуатации. Компактный легковесный контроллер не требует конфигурирования и сложных кабельных соединений.
Технические характеристики лазерного 3D сканера Leica T-Scan 5
Характеристики выносных устройств Leica T-Probe, T-Scan 5, Leica LAS и T-Mac
Диапазон измерений (ø)
до 60 м
Объём перебазирования (ø)
до 320 м
Погрешность T-Probe
± 50 мкм + 6 мкм/м
Погрешность T-Scan и LAS
от ± 60 мкм
Точность по положению T-Mac
± 15 мкм + 6 мкм/м
Точность поворота
± 0,01 град.
Точность поворота по временной отметке
< 5 мс
Размеры
Размер сканера
380 х 210 х 138 мм
Вес сканера
1,1 кг
Размер контроллера
316 х 235 х 142 мм
Вес контроллера
6 кг
Диапазон
Рабочая зона по горизонтали
± 360˚
Рабочая зона по вертикали
углы сгибания — ±45°, наклона — ±45°
Размер рабочей зоны, сферический рабочий объем
см. таблицу выше
Условия эксплуатации
Степень защиты
IP40 (IEC 60529)
Рабочая температура
от 0˚C до +40˚C
Относительная влажность
максимум 95% (без конденсата)
Высота над уровнем моря
от -700 до 2000 м
Точностные характеристики
Погрешность измерения длины в пространстве (2 сигма)
UL = ± 60 мкм при расстоянии менее 8,5 м,
UL = ± 26 мкм + 4 мкм/м при расстоянии более 8,5 м
Погрешность измерения радиуса сферы (2 сигма)
UR = ± 50 мкм при расстоянии менее 8,0 м,
UR = ± 16 мкм + 4 мкм/м при расстоянии более 8,5 м
Погрешность измерения плоской поверхности (2 сигма)
UP = ± 80 мкм + 3 мкм/м
Функциональные характеристики
Скорость отслеживания во всех направлениях
> 1 м/сек
Ускорение во всех направлениях
1g
Фокусное расстояние
150 мм
Рабочий диапазон
± 50 мм
Ширина линии сканирования
до 125 мм
Частота сканирования
330 Гц
Плотность точек, расстояние между точками
0,075 мм
Скорость регистрации измерений
210 000 точек/сек.
Лазерное излучение
Класс лазера
IEC 60825-1 (2007-03) класс 2
Мощность оптического излучения
12 мВт
